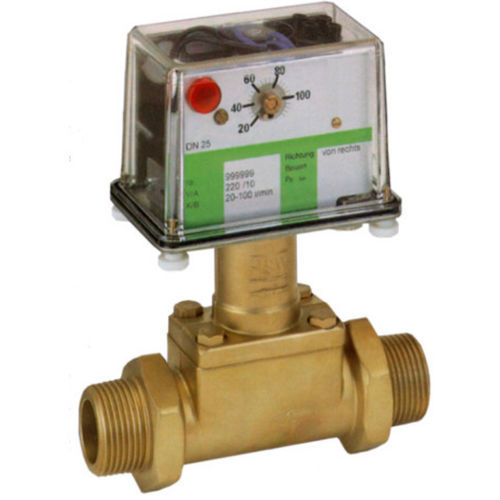

Contrôleur de débit à palette DP05

pour liquidesen acier inoxydableen laiton

Le contrôleur de débit modèle DP05 fonctionne selon le principe de la palette et du soufflet. Le liquide qui s'écoule pousse contre la surface d'une palette montée à l'extrémité d'un bras pivotant. Le bras est dévié contre la force d'un ressort. Cette déflexion est transmise mécaniquement à une unité de contact réglable. Un système de soufflets ferme hermétiquement le mécanisme par rapport au liquide. En cas de dysfonctionnement, le ressort ramène le plateau de la palette en position zéro (pas d'écoulement), ce qui entraîne la signalisation automatique d'un défaut par le système. Applications typiques Le contrôleur de débit à palette et à soufflet DP05 est adapté à la surveillance de liquides fins et de faible viscosité dans des volumes d'écoulement moyens à importants, par exemple pour les circuits d'eau industriels, car il est relativement insensible aux fluides sales/contaminés. Pour les diamètres nominaux de tuyauterie supérieurs à DN 50, l'installation avec une bride de montage intermédiaire spéciale permet d'obtenir un rapport prix/performance d'une économie exceptionnelle. pour des diamètres de tuyaux de 3/8" à DN 600 insensible aux fluides sales et aux champs électromagnétiques le fluide est hermétiquement isolé de l'élément de commutation au moyen d'un soufflet en acier inoxydable matériaux : laiton, acier inoxydable ou PVC pression max. : 16 bar, température max : 100 °C avec 1 ou 2 microrupteurs de haute qualité (250 V, 10 A) plages de commutation : 1-5 l/min ... 1250-4500 m³/h d'eau
