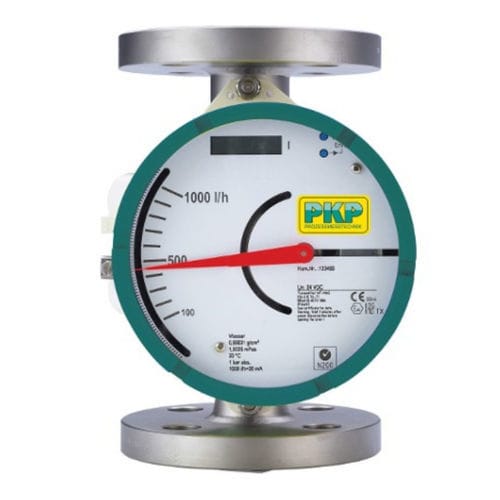

Débitmètre à flotteur DS25 series

volumiquepour fluide agressifpour gaz et vapeur

Le débitmètre DS25 fonctionne selon le principe éprouvé de la surface variable. Le flotteur est guidé dans un tube de mesure conique. Le fluide en circulation déplace le flotteur dans le sens de l'écoulement. Un indicateur à aiguille monté à l'extérieur est couplé magnétiquement au flotteur et indique ainsi le débit sur une échelle, en fonction de la position du flotteur. Cet indicateur est équipé d'une échelle calibrée en fonction des conditions de fonctionnement du système et peut en outre comporter des contacts d'alarme ou une sortie analogique. Applications typiques Le débitmètre à section variable modèle DS25 est utilisé pour mesurer et contrôler le débit de tous types de liquides ou de gaz. En utilisant uniquement de l'acier inoxydable 1.4404 pour les parties en contact avec le fluide, le débitmètre est particulièrement adapté aux fluides agressifs. pour des tailles de tuyaux de 1/2" à 4 pression max : PN 100 (plus élevée sur demande), température max : 370 °C interrupteurs de fin de course optionnels, sortie analogique (électrique ou pneumatique, EEx) disponibles raccords process : Brides DIN ou ANSI, filetages G ou NPT, Tri-Clamp et raccords hygiéniques selon DIN 11851 matériau : entièrement en acier inoxydable AISI 316 Ti, en option avec revêtement PTFE
