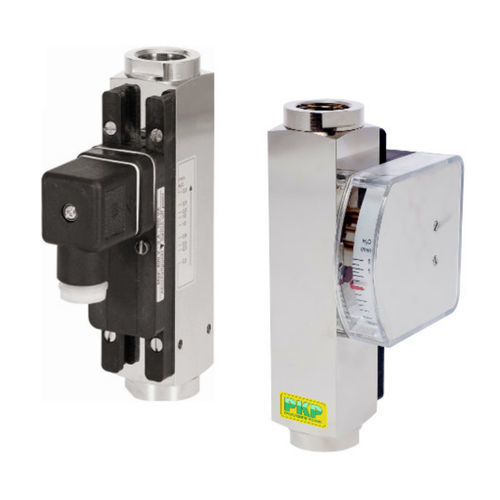

Débitmètre à flotteur DS04 series

volumiquepour liquidespour gaz

Le débitmètre et interrupteur modèle DS04 fonctionne selon un principe modifié de surface variable. Le flotteur est guidé dans un tube de mesure conique vers le haut. Le fluide qui s'écoule déplace le flotteur dans le sens de l'écoulement. Un indicateur à aiguille monté à l'extérieur est couplé magnétiquement au flotteur et indique ainsi le débit sur une échelle en fonction de la position du flotteur. Un contact Reed est monté à l'extérieur du compteur dans un boîtier étanche. Lorsque le flotteur atteint la position du contact Reed, l'interrupteur se ferme. Lorsque le débit est plus élevé, le flotteur se déplace davantage vers le haut jusqu'à ce qu'il atteigne une butée intégrée, ce qui maintient l'interrupteur fermé. Ceci assure une fonction bistable de l'interrupteur à tout moment. Le contact Reed est réglable sur toute la plage de mesure et de commutation du compteur. Applications typiques Les débitmètres et moniteurs à section variable DS04 sont utilisés pour mesurer et contrôler les débits continus de liquides ou de fluides gazeux de faible viscosité. Les domaines d'application sont les suivants systèmes de refroidissement l'ingénierie recherche et développement pour la mesure et la surveillance de liquides ou de gaz peu visqueux matériau : laiton ou acier inoxydable pour des tailles de tuyaux de 1/4" à 1 contacts de commutation, sortie analogique et/ou affichage
