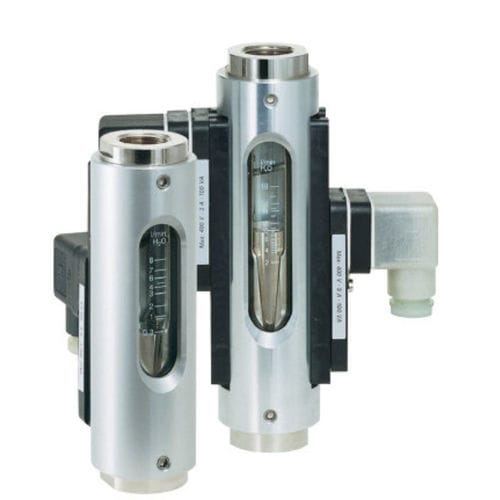

Débitmètre à flotteur DS03 series

volumiquepour liquidespour gaz

Le débitmètre et interrupteur modèle DS03 fonctionne selon un principe modifié de surface variable. Le flotteur est guidé dans un tube de mesure conique vers le haut. Le fluide qui s'écoule déplace le flotteur dans le sens de l'écoulement. Le bord supérieur du flotteur indique le débit momentané par l'intermédiaire d'une échelle gravée sur le verre de mesure. Un contact Reed est monté à l'extérieur du compteur dans un boîtier étanche. Lorsque le flotteur atteint la position du contact Reed, l'interrupteur se ferme. Lorsque le débit est plus élevé, le flotteur se déplace vers le haut jusqu'à ce qu'il atteigne une butée intégrée, ce qui maintient l'interrupteur fermé. Ceci assure une fonction bistable de l'interrupteur à tout moment. Le contact Reed est réglable sur toute la plage de mesure du compteur. Applications typiques Les débitmètres et moniteurs à section variable DS03 sont utilisés pour mesurer et contrôler les débits continus de liquides ou de fluides gazeux de faible viscosité. Les domaines d'application sont les suivants systèmes de refroidissement l'ingénierie recherche et développement
