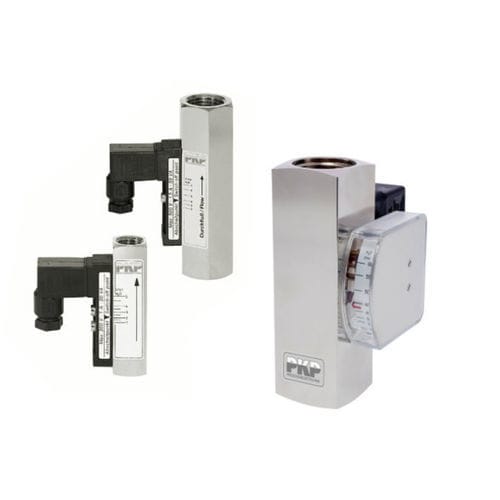

Débitmètre à flotteur DS02 series

volumiquepour liquidespour gaz

Le détecteur de débit modèle DS02 fonctionne selon un principe modifié de surface variable. Le flotteur est guidé par un ressort dans un tube de mesure cylindrique. Le fluide en circulation déplace le flotteur dans le sens de l'écoulement. Un contact Reed est monté à l'extérieur du compteur dans un boîtier étanche. Ce contact Reed est encapsulé dans un boîtier réglable en continu et ainsi protégé des influences extérieures. Lorsque le flotteur atteint la position du contact Reed, l'interrupteur se ferme. Lorsque le débit est plus élevé, le flotteur se déplace davantage vers le haut jusqu'à ce qu'il atteigne une butée intégrée, ce qui maintient l'interrupteur fermé. Ceci assure une fonction bistable de l'interrupteur à tout moment. Un instrument de pointage externe est couplé magnétiquement au flotteur et indique le débit. Applications typiques Les débitmètres et moniteurs à section variable DS02 sont utilisés pour mesurer et contrôler les débits continus de liquides ou de fluides gazeux de faible viscosité. Les domaines d'application sont les suivants systèmes de refroidissement l'ingénierie recherche et développement version peu coûteuse pour la surveillance du débit de liquides ou de gaz peu visqueux dimensions d'installation réduites matériau : laiton ou acier inoxydable pour des tailles de tuyaux de 1/4" à 1 toute position de montage avec contacts de commutation, transmetteur analogique et/ou affichage
