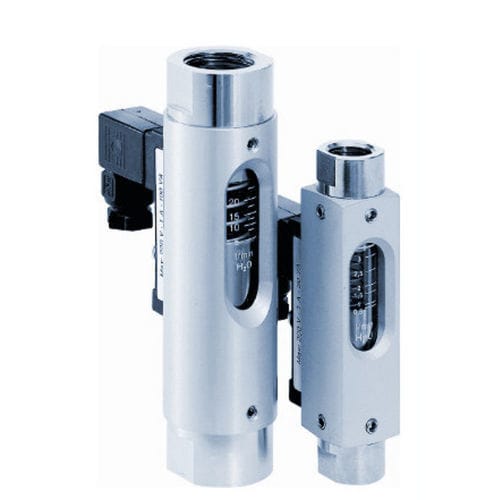

Débitmètre à flotteur DS01 series

volumiquepour liquidespour gaz

Le débitmètre et interrupteur modèle DS01 fonctionne selon un principe modifié de surface variable. Le flotteur est guidé par un ressort dans un verre de mesure cylindrique. Le fluide en circulation déplace le flotteur dans le sens de l'écoulement. Le bord supérieur du flotteur indique le débit momentané par le biais d'une échelle brûlée sur le verre de mesure. Un contact Reed est monté à l'extérieur du compteur dans un boîtier étanche. Lorsque le flotteur atteint la position du contact Reed, l'interrupteur se ferme. Lorsque le débit est plus élevé, le flotteur se déplace davantage vers le haut jusqu'à ce qu'il atteigne une butée intégrée, ce qui maintient l'interrupteur fermé. Ceci assure une fonction bistable de l'interrupteur à tout moment. Le contact Reed est réglable sur toute la plage de commutation du compteur. Applications typiques Les débitmètres et moniteurs à section variable DS01 sont utilisés pour mesurer et contrôler les débits continus de liquides ou de fluides gazeux de faible viscosité. Les domaines d'application sont les suivants systèmes de refroidissement l'ingénierie recherche et développement DS01 Débitmètre et interrupteur miniature à section variable pour liquides ou gaz à faible viscosité Version économique versions en laiton ou en acier inoxydable disponibles pour des tuyaux de 1/4" à 1 1/4". les échelles sont gravées dans le verre toute position de montage avec contact de commutation et/ou transmetteur analogique pression max. : 16 bar, température max : 160 °C
