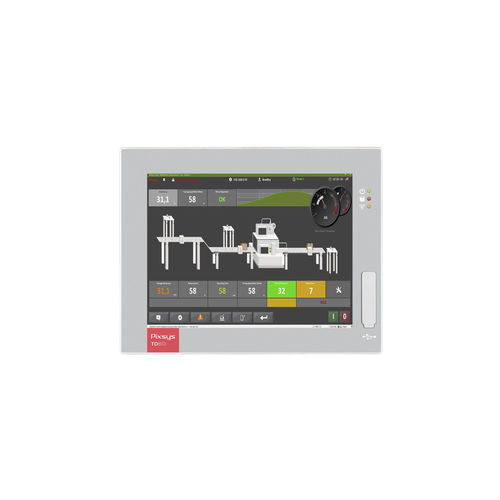

Le panneau opérateur TD810 est une IHM à écran tactile fonctionnant sous Windows CE. Le processeur ARM CORTEX A8 et une mémoire à semi-conducteurs intégrée le rendent adapté à un usage industriel, même dans des environnements où il peut être soumis à des perturbations mécaniques, telles que des vibrations.
Deux bus série (RS232 et RS485), un port ethernet 10/100/1000 et un bus CanOpen assurent la connectivité avec les principaux bus de terrain. Il est possible de connecter directement des E/S numériques (jusqu'à deux cartes d'extension ETD1644), créant ainsi un système de contrôle complet et compact. Le port USB, également disponible sur le panneau avant, offre des fonctions telles que l'exportation de données, la mise à jour de programmes et la connexion de périphériques.
Toute la gamme de panneaux IHM sous Windows CE est dotée d'un soft-PLC programmable s'appuyant sur l'environnement de développement LogicLab (conforme à la norme de programmation IEC-61131), qui permet de développer des logiques de contrôle dans un panneau autonome, sans le support de modules PLC externes. Le SCADA Movicon 11 CE de Progea est intégré en tant que runtime dans les panneaux Pixsys et permet des graphiques et des synoptiques puissants, ainsi qu'une interface directe avec le soft-PLC intégré ou avec des PLC tiers.
---
