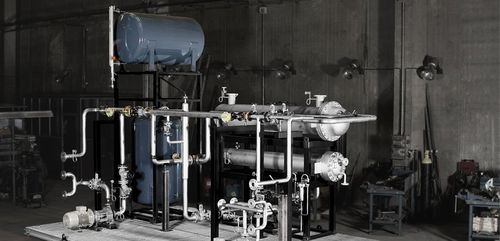

Vase d'expansion D-2 1 1 0

Nos vases d’expansion sont conçus et fabriqués soit sous code de conception Ad Merkblätter soit sous ASME Section I Division VIII U Stamp. Dans leur version habituelle sans pressurisation, ces dépôts communiquent au vase de recueil de fluide thermique. Le volume de ces vases d’expansion dépend de trois facteurs : le type de fluide thermique, la température du circuit et le volume total de l’installation. Nous mettons à votre disposition notre département d’ingénierie pour le dimensionnement approprié du volume du vase. Nos vases sont équipés d’un interrupteur de niveau câblé à l’armoire de contrôle de la chaudière qui donnera une alarme d’arrêt général par manque d’un niveau suffisant. De plus, un niveau visuel de lames magnétiques sera fourni latéralement pour faciliter la visibilité dès n’importe quel lieu. Ces vases comptent de plus avec toute l’instrumentation associée, vannes, soupapes et tubulures en étant prêts au montage. En cas d’absence de pressurisation avec azote, en règle générale nous recommandons leur installation dans une hauteur à environ 2 mètres au-dessus du plus haut point de l’installation. Les réservoirs d’expansion de Pirobloc disposent, en plus d’une vanne de sécurité pour le déchargement vers le réservoir de récupération, d’une soupape casse-vide et une autre pour la vidange. Le volume du réservoir d’expansion est calculé en fonction du volume total du circuit d’huile thermique, les températures de service et le type de fluide à utiliser. SPÉCIFICATIONS Des caractéristiques principales L’Exécution horizontale La pression de conception : 10 un bar La température de service : 260 ºC
