CENTRE DE TRAITEMENT DES TUYAUX HYDRAULIQUES
TRAITEMENT DES TUYAUX HYDRAULIQUES CONÇU À LA PERFECTION
Des tuyaux parfaitement ajustés depuis 50 ans et au-delà - un pour tous !
Sciage / Ebavurage / Cintrage / Découpage Pré-assemblage de bagues / Bridage

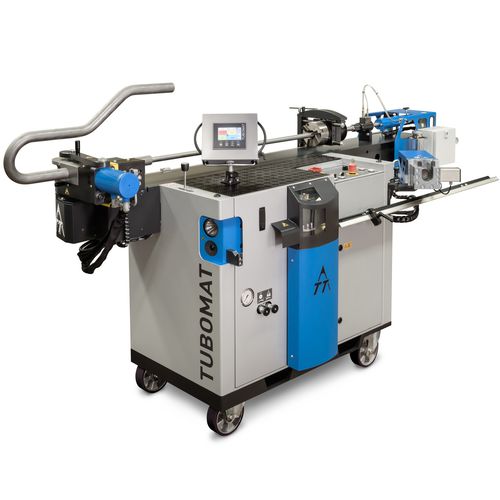

En tant que leader du marché de l'usinage de tuyaux hydrauliques, vous trouverez la TUBOMAT partout où les spécialistes de l'hydraulique usinent des tuyaux. Un design moderne, de nombreuses améliorations de détail et l'optimisation des processus de travail complètent le professionnalisme de la machine.
Equipement de base / caractéristiques
Structure entièrement modulaire
Flux de travail optimisés sur le plan ergonomique
Commande électronique de l'angle de cintrage par SIMATIC Touch Panel pour le mode programme ou la présélection de l'angle quadruple, avec possibilité de stockage de 80 programmes de cintrage
Interface pour l'importation de données de cintrage de tubes à partir du logiciel PIPEFAB
Tête de cintrage exposée et compacte pour un espace de cintrage maximal
Concept d'outillage de cintrage optimisé
Entraînement de cintrage hydraulique, commande homologuée par vanne à levier manuel
Serrage hydraulique du tube
Positionnement hydraulique de la matrice de pression
Rétraction hydraulique du mandrin
Conception moderne
Machine mobile et flexible à utiliser
Equipements complémentaires, options et accessoires
Dispositif de plan de pliage avec mandrin à trois mors (ou mandrin à pince mécanique) et dispositif de butée de longueur
système de mesure à 2 axes pour la longueur et la position de rotation avec affichage numérique
Matrice de pression de type suiveur (guide coulissant)
Retrait anticipé du mandrin pour optimiser la qualité du pliage
Lubrification manuelle ou automatique du mandrin
Logiciel de cintrage de tubes PIPEFAB BE (Bending Edition) à installer sur un PC externe
Scie à tubes avec visualisation de la coupe par laser linéaire, avance de la scie réglable et capot de protection de la lame de scie rabattable
---
