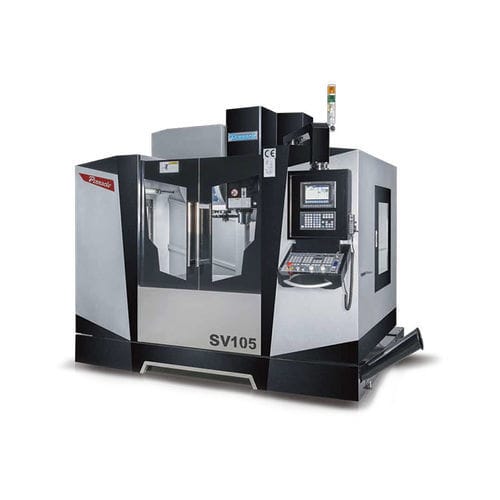

Centre d'usinage CNC 3 axes SV series

verticalpour usinage lourdhaute performance

Désormais, vous pouvez obtenir les bons VMC avec les bonnes caractéristiques pour un usinage très lourd, une stabilité supérieure et une excellente rigidité. Les machines de la série SV de Pinnacle box way sont construites de manière qualitative pour une fiabilité maximale des performances, année après année. Si vous attendez d'une VMC qu'elle vous permette d'améliorer l'efficacité de l'usinage et de réduire les coûts de production, envisagez d'intégrer une Pinnacle série SV fiable et robuste à votre ligne de production. Caractéristiques Cône de broche ISO40 Vitesse de la broche : 8 000 tr/min Axes X, Y et Z Box Way La construction robuste assure une rigidité et une stabilité optimales. Les principales pièces structurelles sont fabriquées en fonte Meehanite (GB 300) de haute qualité, trempée pour réduire les contraintes et d'une dureté supérieure à 190HB. Voies en caisson sur les trois axes. Les surfaces des voies sont trempées à plus de HRC55 avec une profondeur de plus de 2 mm. Les trois axes sont équipés de vis à billes de précision de classe C3 et de 36 mm (SV85/SV105) et 40 mm (SV116/SV126) de diamètre. ASSURE UN USINAGE DE HAUTE QUALITÉ Soutenue par des roulements de précision supérieure de classe P4, la broche offre une capacité d'usinage extra large et une vitesse élevée. Le système de desserrage flottant garantit que la force de desserrage de l'outil ne sera pas transmise aux roulements de la broche. Il assure un serrage et un desserrage stables de l'outil avec la broche et prolonge la durée de vie des roulements de la broche. La broche est de type cartouche. Le système de refroidissement par circulation d'huile sur la tête de la broche empêche la dilatation thermique et offre le meilleur environnement d'usinage de précision. Buses de rinçage des copeaux Les buses de rinçage du liquide de refroidissement situées sur la paroi intérieure arrière du protecteur empêchent les copeaux de se coincer pendant le fonctionnement.
