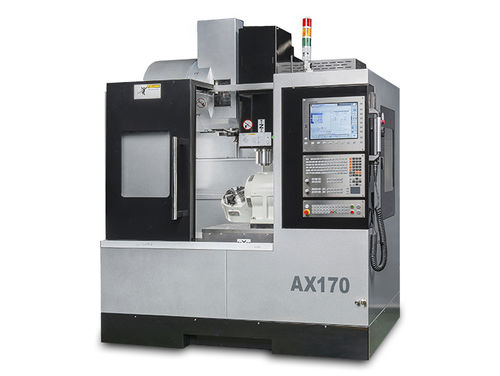

Centre d'usinage CNC 5 axes AX170

verticalà table rotative inclinableHSK A-63

Les principales pièces de la structure sont fabriquées en fonte Meehanite de haute qualité, trempée pour réduire les tensions. L'A/C adopte un moteur DD qui garantit la précision et l'efficacité de l'appareil. L'usinage synchronisé 5 axes permet d'économiser du temps d'usinage, de réduire les réglages répétitifs de la pièce et les erreurs, tout en augmentant considérablement la précision de l'usinage. Caractéristiques Inclinaison de l'axe A 240° (-120°/+120°) Axe C Rotation 360 Cône de broche ISO40 Axes X, Y et Z Voie linéaire Rigide, stable, précis Construction robuste pour une précision à vie, année après année Les principales pièces structurelles sont fabriquées en fonte Meehanite de haute qualité (GB 300), trempée pour réduire les contraintes et d'une dureté supérieure à 190HB. les voies linéaires à rouleaux de 25 mm sur les axes X, Y et Z augmentent la stabilité. Les axes X, Y et Z sont transmis par des vis à billes de classe C3, Ø28mm. Vis à billes creuses avec système de refroidissement Le refroidissement par huile des vis à billes sur les axes X, Y et Z minimise la déformation thermique et le jeu, tout en assurant un mouvement régulier lors des déplacements rapides. Système de refroidissement de la broche Le refroidisseur d'huile de la broche permet à la broche de conserver une température constante et garantit une longue durée de vie. Il assure également un usinage très efficace et une grande précision. Diamètre de la table rotative Ø170 La rotation et l'inclinaison de la table sont entraînées par un moteur DD Vitesse de rotation des axes A/C : 60/200 tr/min Précision de positionnement, axe A/C : 5"/5" Précision de répétabilité, axe A/C : 4"/4" Accessoires Soufflage d'air Soufflage d'air pour la pièce à usiner couvercles télescopiques à 3 axes Protection contre les éclaboussures Système de lubrification automatique Codeur rotatif de l'axe A Codeur rotatif de l'axe C Lampe de travail Voyant d'état de fonctionnement Système d'équilibrage pneumatique de l'axe Z Système de refroidissement Pistolet à air / pistolet à eau Volant MPG Échangeur de chaleur Interface RS-232
