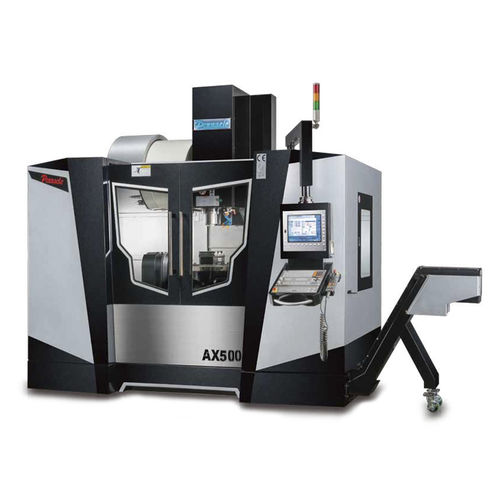

Centre d'usinage CNC 5 axes AX500

verticalà table rotative inclinableHSK A-63

Les principales pièces de la structure sont fabriquées en fonte Meehanite de haute qualité, trempée pour réduire les contraintes. L'A/C adopte un moteur DD qui garantit la précision et l'efficacité de l'appareil. L'usinage synchronisé 5 axes permet d'économiser du temps d'usinage, de réduire les réglages répétitifs de la pièce et les erreurs, tout en augmentant considérablement la précision de l'usinage. Caractéristiques Inclinaison de l'axe A 220° (±110°) Axe C Rotation 360 Cône de broche ISO40 Axes X, Y et Z Voie linéaire Construction robuste pour une précision à vie, année après année Les principales pièces structurelles sont fabriquées en fonte Meehanite de haute qualité (GB 300), trempée pour réduire les contraintes et d'une dureté supérieure à 190HB. les voies linéaires à rouleaux de 45 mm sur les axes X, Y et Z augmentent la stabilité. Les axes X, Y et Z sont transmis par des vis à billes de classe C3, Ø40mm. VIS À BILLES AVEC LIQUIDE DE REFROIDISSEMENT (STANDARD) L'arrosage des vis à billes sur les axes X, Y minimise la déformation thermique et le jeu, tout en assurant un mouvement régulier lors des déplacements rapides. Système d'équilibrage pneumatique L'axe Z est contrebalancé pneumatiquement par des vérins pneumatiques à haute réponse. De plus, un réservoir d'air augmente les performances d'équilibrage, ce qui garantit un mouvement rapide et stable de l'axe Z, avec une finition de surface élevée. Système de refroidissement de la broche Le refroidisseur d'huile de la broche permet à la broche de conserver une température constante et garantit une longue durée de vie. Il assure également un usinage très efficace et une grande précision. Diamètre de la table rotative Ø500 Vitesse de rotation des axes A/C : 30/90 tr/min Précision de positionnement, axe A/C : 8"/8" Précision de répétabilité, axe A/C : 4"/4" Accessoires Soufflage d'air à travers la broche Soufflage d'air pour la pièce à usiner (nez) Système de rinçage du liquide de refroidissement couvercles télescopiques 3 axes Protection complète contre les éclaboussures Système de lubrification automatique
