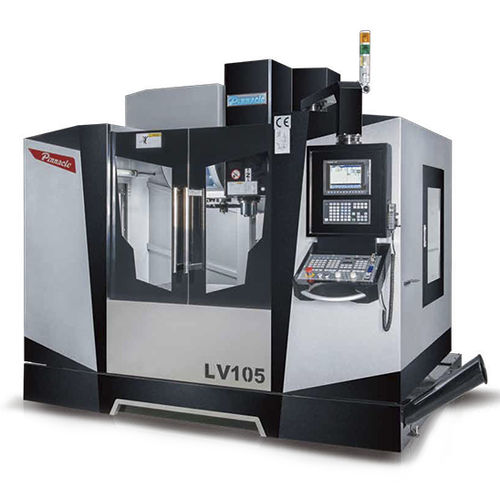

Centre d'usinage CNC 3 axes LV series

vertical24 outilsde haute précision

Lorsque les travaux exigent un usinage très efficace et qu'une précision exceptionnelle est essentielle, un centre d'usinage vertical Pinnacle linear way series est la solution idéale. Les trois axes se déplacent sur des guidages linéaires qui minimisent les frottements tout en assurant une grande précision de positionnement et de répétabilité. Cette série n'est pas seulement adaptée aux lignes de production à grande échelle. Elle est également idéale pour les petites usines et les ateliers d'usinage. Si vous souhaitez vraiment augmenter votre productivité et vos bénéfices, la série de guidages linéaires Pinnacle LV peut vraiment vous aider. Caractéristiques Cône de broche ISO40 Vitesse de la broche 8 000 tr/min, 10 000 tr/min (option) Axes X, Y et Z Voie linéaire Les principales pièces structurelles sont fabriquées en fonte Meehanite de haute qualité (GB 300), trempée pour réduire les contraintes et d'une dureté supérieure à 190HB. Quidways linéaires de haute précision et de première qualité de classe P : bloc large et quidways linéaires de 35 mm (LV85/LV105) et 45 mm (LV116/LV126) de largeur sur trois axes. ASSURE UN USINAGE DE HAUTE QUALITÉ Le système de desserrage flottant garantit que la force de desserrage de l'outil ne sera pas transmise aux roulements de la broche. Il assure un serrage et un desserrage stables de l'outil avec la broche et prolonge la durée de vie des roulements de la broche. La broche est de type cartouche. Le système de refroidissement par circulation d'huile sur la tête de la broche empêche la dilatation thermique et offre le meilleur environnement d'usinage de précision. Buses de rinçage des copeaux Les buses de rinçage du liquide de refroidissement situées sur la paroi intérieure arrière du protecteur empêchent les copeaux de se coincer pendant le fonctionnement. Accouplements Directement connectés aux vis à billes et aux servomoteurs à courant alternatif, les accouplements flexibles de haute précision offrent la meilleure rigidité et maintiennent la précision de l'assemblage linéaire axial en cas de mouvement à grande vitesse.
