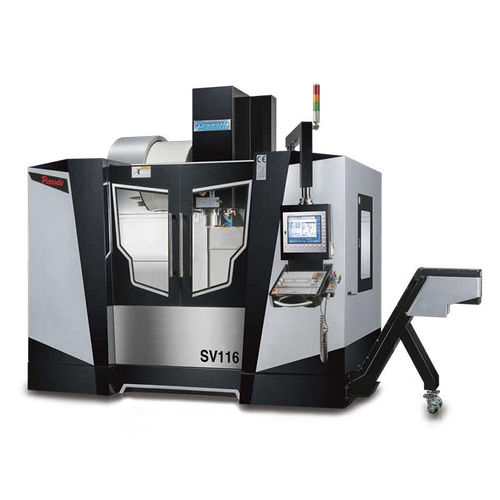

Centre d'usinage CNC 3 axes SV series

verticalBT 40BT 50

Désormais, vous pouvez obtenir les bons VMC avec les bonnes caractéristiques pour un usinage très lourd, une stabilité supérieure et une excellente rigidité. Les machines de la série SV de Pinnacle box way sont construites de manière qualitative pour une fiabilité maximale des performances, année après année. Si vous attendez d'une VMC qu'elle vous permette d'améliorer l'efficacité de l'usinage et de réduire les coûts de production, envisagez d'intégrer une Pinnacle série SV fiable et robuste à votre ligne de production. Caractéristiques Vitesse de la broche 8 000 tr/min, 10 000 tr/min (option) Axes X, Y et Z Box Way Les principales pièces structurelles sont fabriquées en fonte Meehanite de haute qualité (GB 300), trempée pour réduire les contraintes et d'une dureté supérieure à 190HB. Les caissons sont situés sur les trois axes. Les surfaces des voies sont trempées à plus de HRC55 avec une profondeur de plus de 2 mm. ASSURE UN USINAGE DE HAUTE QUALITÉ Soutenue par des roulements de classe P4 de précision supérieure, la broche offre une capacité d'usinage extra-large et une vitesse élevée. Le système de desserrage flottant garantit que la force de desserrage de l'outil ne se transmet pas aux roulements de la broche. Il assure un serrage et un desserrage stables de l'outil avec la broche et prolonge la durée de vie des roulements de la broche. La broche est de type cartouche. Le système de refroidissement par circulation d'huile sur la tête de la broche empêche la dilatation thermique et offre le meilleur environnement d'usinage de précision. Buses de rinçage des copeaux Les buses de rinçage du liquide de refroidissement situées sur la paroi intérieure arrière du protecteur empêchent les copeaux de se coincer pendant le fonctionnement. Accouplements Directement connectés aux vis à billes et aux servomoteurs à courant alternatif, les accouplements flexibles de haute précision offrent la meilleure rigidité et maintiennent la précision de l'assemblage linéaire axial en cas de mouvement à grande vitesse. Jets de liquide de refroidissement autour de la broche Amélioration de l'efficacité du refroidissement de la pièce à usiner.
