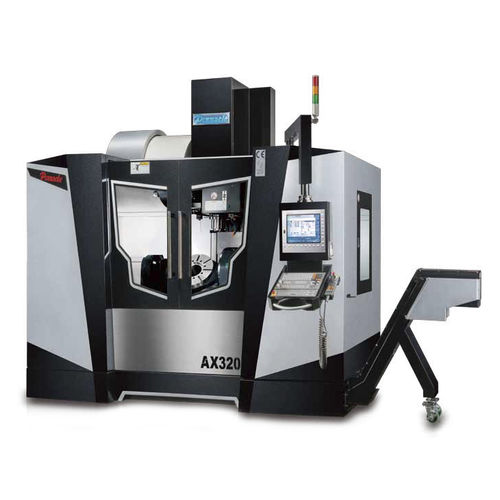

Centre d'usinage CNC 5 axes AX320

verticalà table rotative inclinable24 outils

Les principales pièces de la structure sont fabriquées en fonte Meehanite de haute qualité, trempée pour réduire les contraintes. L'élévation de la tête de la broche utilise un système d'équilibrage de type pneumatique pour minimiser les vibrations de la tête de la broche pendant le déplacement. L'usinage synchronisé 5 axes permet d'économiser du temps d'usinage, de réduire les réglages répétitifs des pièces et les erreurs, tout en augmentant considérablement la précision de l'usinage. Les Pinnacle AX320/ AX450 se sont révélées être des machines exceptionnelles pour leur efficacité et leur précision. Caractéristiques Axe A : inclinaison de 150° (-120°/+30°) Axe C Rotation 360 Cône de broche ISO40 Axes X, Y et Z Voie linéaire Construction robuste pour une précision à vie, année après année Les principales pièces structurelles sont fabriquées en fonte Meehanite de haute qualité (GB 300), trempée pour réduire les contraintes et d'une dureté supérieure à 190HB. Les voies linéaires à rouleaux sur les axes X, Y et Z augmentent la stabilité. Les axes X, Y et Z sont transmis par des vis à billes de classe C3, Ø40mm. Vis à billes creuses avec système de refroidissement Le refroidissement par huile des vis à billes sur les axes X, Y et Z minimise la déformation thermique et le jeu, tout en garantissant un mouvement régulier lors des déplacements rapides. Système d'équilibrage pneumatique L'axe Z est contrebalancé pneumatiquement par des vérins pneumatiques à haute réponse. De plus, un réservoir d'air augmente les performances d'équilibrage, ce qui garantit un mouvement rapide et stable de l'axe Z, avec une finition de surface élevée. Système de refroidissement de la broche Le refroidisseur d'huile de la broche permet à la broche de conserver une température constante et garantit une longue durée de vie. Il assure également un usinage très efficace et une grande précision. Diamètre de la table rotative Ø320 / Ø450mm Précision de positionnement, axe A/C : 15"/10 Précision de répétitivité, axe A/C : 10"/8"
