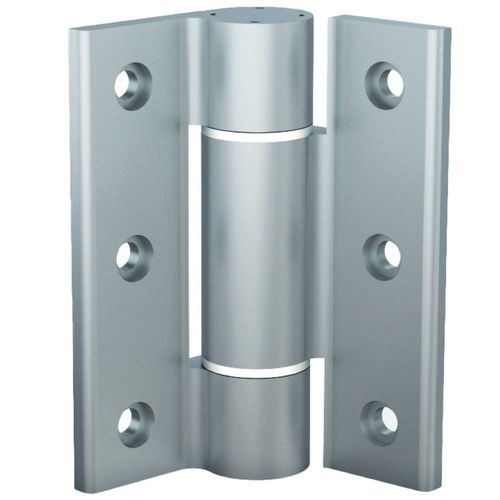

Charnière avec amortisseur intégré 75-1-0004

en aluminiumde portede petite dimension

CHARNIÈRES ALUMINIUM AVEC AMORTISSEMENT INTÉGRÉ - Charnière avec frein de chute intégré : permet d'amortir un ouvrant. - L'amortissement se fait dans le sens de la flèche indiqué sur le plan. - Pour ne pas endommager le système d'amortissement, la charnière s'articule sur un angle de 115° maximum. - Si l'angle d'ouverture dépasse 115° (+/- 5°), le système est détérioré et l'amortissement ne se fait plus. - Ne pas forcer le mouvement d'un ouvrant dans le sens de l'amortissement : le produit pourrait être sérieusement endommagé. - L'amortissement fonctionne correctement lorsque l'ouvrant est ouvert à plus de 90° avant d'être relaché (amorçage). - Calcul du couple d'amortissement nécessaire à une application : Couple (N.m) = H (m) x 1/2 x W (kg) x 9,8 avec : • H = hauteur de l'ouvrant en mètre. • W = poids de l'ouvrant en kilo. - Température de fonctionnement : 0 à + 40°C. - Fermeture contrôlée d'une porte (application verticale) : effet groom. En association avec les charnières ressort de mêmes dimensions (72-1-4231 ou 72-1-4232), il est possible d'obtenir la fermeture douce et automatique d'une porte. Nous consulter pour plus d'informations.
