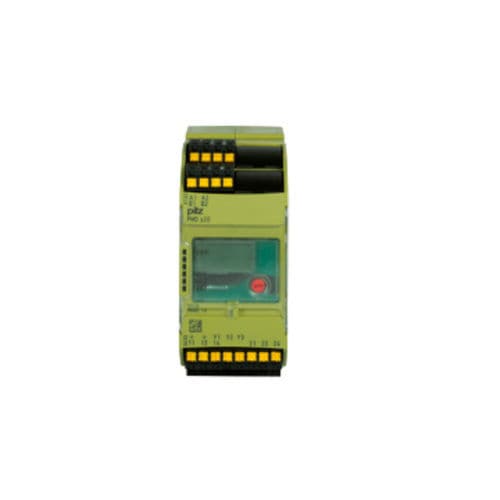

Relais de surveillance d'isolement PMD s20 C

de tensionde sécuritéAC/DC

Appareil de surveillance du défaut d’isolement, boîtier Sigma, pour lasurveillance de l’isolement dans des réseaux isolés galvaniquement, valeurs seuilsréglables via afficheur, enregistrement possible sur la carte à puce, sortierelais : 2 contacts de commutation, tension de fonctionnement : 24 à 240 V AC/DC,borniers à ressorts. Données generales Homologation - CE UKCA cULus Listed Données techniques Données électriques Tension d'alimentation (V) - 24 - 240 V Type de tension d’alim. U1 - AC/DC Puissance absorbée AC - 5 VA Puissance absorbée DC - 2.5 W Protection max. de l’appareil - Section max. du fil Circuit de mesure Tension max. mesurée UM - ±16 V Seuil de déclenchement Ran - 10 à 200 kOhm Erreur réponse max. EN 61557-8 - ±15 % ±1kOhm Erreur réponse capacité max. - ±5 % Sorties relais Cat.d’utilisa° norme AC15/DC13 - EN 60947-5-1 Cont. sécurité : AC selon UL - 240 V AC G. U. Matériau des contacts relais - AgCdO Indic. suppl. contacts relais - + 3,0 µm Au Cat.d’utilisa° norme AC/DC1 - EN 60947-4-1 Datos medioambientales Catégorie de surtensions - III Sollicitations clim. selon... - EN 60068-2-78 Température d’utilisation - -10 - 55 °C Indice de protection de boîtie - Niv. encr. lign fuites isol - 2 Indice de protec° du lieu d'im - Vibrations selon norme... - EN 60068-2-6 Lign fuites + dist isol selon - EN 60664-1 Condensation et givrage - non autorisé Condensation autorisée ? - non autorisé CEM selon norme .... - EN 61000-6-2 EN 61000-6-4 Indice de protection bornes - Datos mecanicos Matériau du boîtier partie sup - PC Dimension largeur - 45 mm Dimensions hauteur - 98 mm
