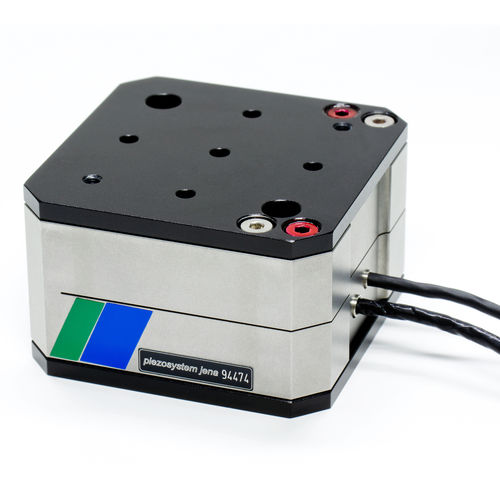

Nano-positionneur piézoélectrique NanoX® Series

linéaire1 axe2 axes

Les systèmes de nanopositionnement piézoélectriques conventionnels utilisent un actionneur de type pile (actionneur piézoélectrique) pour le mouvement d'un axe. Cette pile de céramique est montée entre des joints pleins en flexion pour traduire les forces générées par la pile. Si ces forces sont supérieures à la précharge interne, il y a un risque d'endommager l'actionneur de type pile (pile piézoélectrique) Le design NanoX® de piezosystem jena résout intelligemment ce problème : Le mouvement le long d'un axe est obtenu en utilisant deux piles. Tandis qu'un actionneur piézoélectrique se déplace dans une certaine direction, l'autre va dans la direction opposée et revient à sa position initiale. Il en résulte une plus grande rigidité de l'ensemble du nanopositionneur (étage piézoélectrique). Un système de nanopositionnement conçu de cette façon peut supporter des forces plus élevées et les cheminées sont moins susceptibles de se briser. piezosystem jena offre une variété d'étapes en utilisant la méthode de construction NanoX®. Il existe des systèmes de nanopositionnement X et XY avec une rigidité allant jusqu'à 1,1 N/µm et une amplitude de mouvement pouvant atteindre 900 µm. Les étages NanoX® sont idéaux pour le balayage laser à grande vitesse, le contrôle des vibrations, l'amortissement actif et d'autres applications qui nécessitent un mouvement très dynamique.
