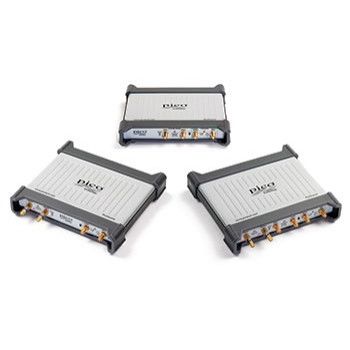

Générateur d'impulsions PicoSource PG900 series

picosecondenumérique

PG911 et PG914 - Integral 50 Ω SMA(f) Step Recovery Diode outputs - < 60 ps temps de transition - Deux sorties à amplitude variable de 2,5 à 6 V - ±1 ns en 1 ps étapes timing deskew - 200 ns à 4 μs largeur d'impulsion - 1 μs à 1 s période d'horloge interne - < 3 ps gigue RMS par rapport au déclencheur externe - Atténuateur SMA(m-f) de -20 dB 10 GHz inclus avec les sorties de la diode de récupération par paliers PG912 et PG914 - Externe 50 Ω N(m) positive et négative Têtes d'impulsion à diodes tunnel - Sorties à amplitude fixe de 200 mV - ±200 ps par pas de 1 ps timing deskew - Adaptateur intersérie N(f) - SMA(m) inclus avec les têtes d'impulsion à diode tunnel L'impulsion de transition rapide peut stimuler un chemin de transmission, un appareil ou un réseau avec un signal à large spectre en un seul instant. Une telle impulsion est très utile pour de nombreuses mesures à haut débit que nous devons effectuer, par exemple pour la réflectométrie dans le domaine temporel, le test des semi-conducteurs, le test des interconnexions et des ports gigabit et le radar. Les données différentielles à haut débit, en particulier, dominent le défi de la mesure dans nos systèmes numériques, informatiques, d'interconnexion et de télécommunications. Il est surprenant de constater que les générateurs d'impulsions différentielles à transition rapide et économiques étaient très difficiles à trouver ... jusqu'à présent ! Les demandes typiques comprennent : - Réseau TDR/TDT et analyse des correspondances - Mesures spectrales et de planéité - Détermination du timing, de la gigue et de la diaphonie Les générateurs d'impulsions PG900 peuvent être associés à l'oscilloscope d'échantillonnage PicoScope 9300 20 GHz dans nombre de ces applications.
