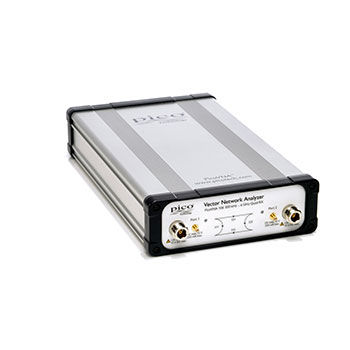

Analyseur de réseau vectoriel PicoVNA Series

de transmittanced'indice de réfractionportable

- Modèles à 6 GHz et 8,5 GHz - Fonctionnement de 300 kHz à 6 ou 8,5 GHz - Haute vitesse, jusqu'à 5500 paramètres S à double port par seconde - > 10 000 S11 + S21 par seconde - Architecture à quatre récepteurs Quad RX pour une meilleure précision - Jusqu'à 124 dB de plage dynamique à une bande passante de 10 Hz - Bruit de trace de 0,005 dB RMS à une bande passante maximale de 140 kHz - Boîtier léger, de faible encombrement et demi-rack - Décalage et désembeddage du plan de référence - Transformations du domaine temporel et de l'impédance de port - Jusqu'à 4 traces en direct + 4 traces en mémoire sur les deux canaux d'affichage de l'axe y - Sauvegarde du déclenchement pour le profilage de dispositifs à grande vitesse (PicoVNA 108) - Mesures de mélangeur à double fréquence avec correction VSWR (PicoVNA 108) - Utilitaires de phasemètre, P1dB, AM to PM et générateur de signaux autonome - Étalons d'étalonnage SOLT mâle et femelle et E-Cal automatisé - Étalonnages guidés à 8/12 termes, SOLT, TRL et TRM, y compris l'inconnu - Mesures fiables basées sur des données traçables pour tous les étalons d'étalonnage et de contrôle Analyse du réseau vectoriel pour le plus grand nombre Autrefois réservée à une élite, la mesure des micro-ondes s'est immiscée dans la vie des scientifiques, des éducateurs, des géomètres, des inspecteurs, des ingénieurs et des techniciens. Les mesures micro-ondes d'aujourd'hui doivent être simples, portables, précises, rentables et faciles à apprendre. Les PicoVNA sont de tout nouveaux instruments de réseau vectoriel professionnels de qualité laboratoire, de conception britannique, contrôlés par USB et offrant des performances, une portabilité et un rapport qualité-prix sans précédent. Malgré leur silhouette simple, leur faible encombrement et leur coût réduit, ces instruments sont dotés d'une architecture à quatre récepteurs afin de minimiser les erreurs irrécupérables, les retards et le manque de fiabilité des commutateurs de transfert internes.
