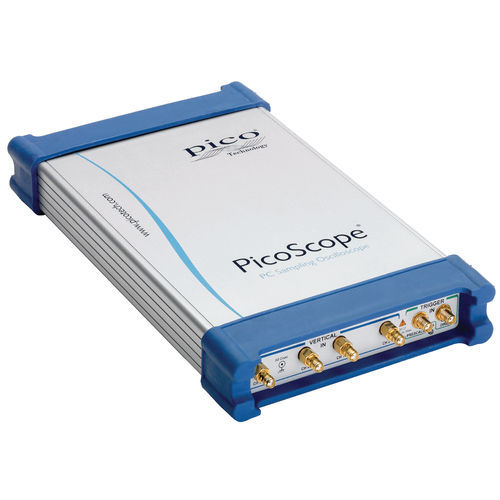

Oscilloscope sur table PicoScope 9300 series

numériqueoptiquedifférentiel

Oscilloscopes d'échantillonnage jusqu'à 25 GHz avec modèles TDR/TDT et optiques oscilloscopes électriques de 15 à 25 GHz, optiques de 9,5 GHz, TDR/TDT, à 2 et 4 canaux, instruments compacts, portables et USB. Ces appareils occupent très peu de place sur votre établi et sont suffisamment petits pour être transportés avec votre ordinateur portable pour des tests sur site, mais ce n'est pas tout. Au lieu d'utiliser des têtes de sonde distantes fixées à une grande unité de table, vous pouvez positionner l'oscilloscope juste à côté du dispositif à tester. Tout ce qui se trouve entre votre oscilloscope et l'objet sous test est un câble coaxial court à faible perte. Tout ce dont vous avez besoin est intégré à l'oscilloscope, sans que vous ayez à vous soucier d'ajouts matériels ou logiciels coûteux. - Échantillonnage séquentiel de 15 TS/s (64 fs) - Pré-échantillonnage jusqu'à 15 GHz, déclenchement direct à 2,5 GHz et récupération d'horloge à 11,3 Gb/s - CAN 16 bits 1 Méch/s à la pointe de l'industrie et plage dynamique de 60 dB - Test d'yeux et de masques jusqu'à 16 Gb/s avec verrouillage de motif jusqu'à 223-1 - Interface utilisateur Windows intuitive, compatible avec le tactile - Bibliothèque complète de mesures intégrées, d'histogrammes et de masques de données éditables - Générateur d'échelons TDR/TDT intégré, différentiel et débrayable Applications typiques - Test, service et fabrication des télécommunications et des radars - Test de fibres optiques, d'émetteurs-récepteurs et de lasers - Mesures de systèmes RF, micro-ondes et numériques gigabit - Bandes radar I, G, P, L, S, C, X, Ku - Analyse de phase et de synchronisation de précision - Conception et caractérisation de systèmes numériques - Test de diagramme en œil, de masque et de limites jusqu'à 10 Gb/s - Ethernet, HDMI 1, HDMI 2, PCI, SATA, USB 2.0, USB 3.0 - Analyse TDR/TDT des câbles, connecteurs, fonds de panier, PCB et réseaux - Test de fibres optiques, d'émetteurs-récepteurs et de lasers - Caractérisation des semi-conducteurs
