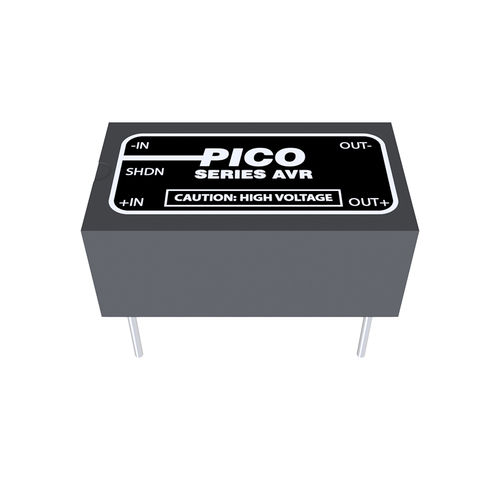

Module convertisseur DC/DC encapsulé AVR series

haute tensionavec faibles ondulationsrégulé

Les convertisseurs DC-DC haute tension de la série AVR sont destinés aux utilisateurs ayant besoin d'une source de tension régulée miniature et isolée. Ces unités à sortie unique de 1 Watt offrent une régulation élevée ainsi qu'une faible ondulation et une grande stabilité. Les unités AVR sont protégées contre les surtensions d'entrée, les surintensités de sortie et les surtempératures. Aucune charge minimale n'étant requise, les unités peuvent fonctionner en toute sécurité à vide ou à pleine charge. Encapsulées dans un boîtier miniature et enrobées, les unités fonctionneront sur une plage de température de -25ºC à +70ºC sans dissipation de chaleur ou de puissance. Ces unités conviennent à des applications telles que la déflexion ou la focalisation de faisceaux d'électrons, les tubes photomultiplicateurs, les transducteurs piézoélectriques ou toute autre application nécessitant des sources de haute tension régulées et isolées. CARACTÉRISTIQUES : Isolation entrée/sortie jusqu'à 1500V 4 tensions d'entrée standard : 5, 12, 24, 28 Vdc Protection contre les surtensions d'entrée Protection de la sortie contre les surintensités et les courts-circuits Arrêt à distance puissance de sortie de 1 Watt à 70ºC sans dissipateur thermique Boîtier miniature et profil bas (0.500") Montable sur PC CARACTÉRISTIQUES TYPIQUES : Coupure de la tension d'entrée : Vin, nom +25% (typique) Tolérance de la tension de sortie : ± 0,25% Vout Limite du courant de sortie : Iout, max. +30% (typique) Puissance de sortie : 1 Watt maximum Arrêt en cas de surchauffe interne : 95ºC Régulation de ligne : 0.1% Vout Régulation de charge : 0.25% Vout (pour une variation de charge de 0 à 100%) Dépassement de sortie : 5% Vout (pour une variation de charge de 50% à 100%) Temps de récupération de la sortie : 30ms (dans les limites de 1% Vout) Ondulation de la sortie : 0.25% Vout, crête à crête
