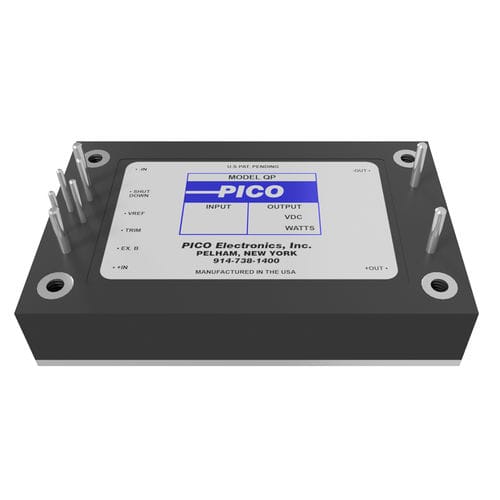

Module convertisseur DC/DC encapsulé 6QP series

réguléindustrielpour équipement de télécommunications

Les convertisseurs DC/DC miniatures de la série QP fonctionnent sur de larges plages de tension d'entrée (4,5-9 Vdc, 9-18 Vdc, 18 - 36 Vdc, et 36 - 72 Vdc) tout en maintenant une régulation étroite de la sortie et une faible ondulation. Les caractéristiques de sécurité des modules QP comprennent Protection contre la surchauffe, la sous/surtension d'entrée, la surintensité de sortie et les courts-circuits. Les unités de la série QP disposent également d'un arrêt à distance, d'une capacité de réglage, de 3Vref, d'une polarisation externe et n'utilisent pas d'OptoCoupleurs dans la boucle de rétroaction. Le fonctionnement à fréquence fixe permet une connexion en parallèle pour des besoins de puissance plus élevés. Les unités de la série QP sont entièrement encapsulées pour un fonctionnement robuste. APPLICATIONS : Applications commerciales, industrielles et militaires, contrôle des processus, alimentation distribuée, équipements d'essai, télécommunications. CARACTÉRISTIQUES : Régulation de ligne et de charge : à partir de 0,5% Vout Efficacité : Jusqu'à 90% Faible ondulation Protection contre les sous-tensions et les surtensions d'entrée Protection contre les surintensités et les courts-circuits en sortie Limitation de la tension de sortie : typ. 120% Vout Arrêt thermique Capacité de réglage : - 5% Vout broche de sortie 3Vref Arrêt à distance Broche de polarisation externe pour les applications de charge de condensateur température de fonctionnement standard de la plaque de base de 0°C à +85°C. Température de fonctionnement élargie également disponible isolation entrée/sortie de 2500 Vrms Entièrement encapsulé
