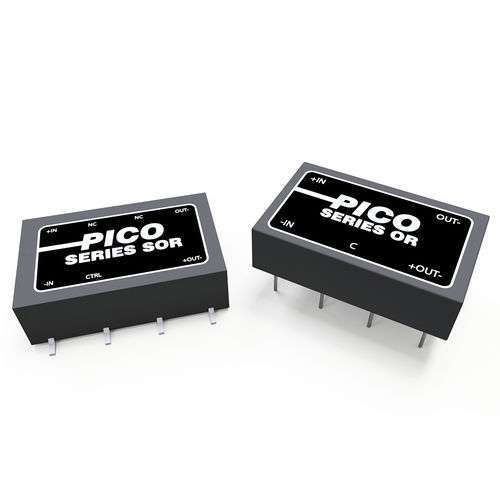

Convertisseur DC/DC encapsulé OR series

embrochableréguléisolé

Ces unités sont disponibles pour 30 $ en quantités OEM Cette série de régulateurs encapsulés à haut rendement et à large plage d'entrée se décline en 84 modèles différents. Ces unités sont dotées d'une isolation entre l'entrée et la sortie de 1 500 volts CC dans les modèles à sortie simple ou double. La série OR fonctionne sur une plage de température allant de -25º C à +70º C sans dissipation thermique ni déclassement électrique. Ces unités sont excellentes pour les applications où la tension d'entrée varie considérablement, mais où un rendement élevé et une régulation de la tension de sortie doivent être maintenus. CARACTÉRISTIQUES Semi-conducteurs encapsulés, avec un taux de conservation élevé pour une fiabilité maximale Régulation de la charge (voir tableau pour la variation typique à différentes charges) Régulation de ligne = Valeurs typiques 5-15V DC = ±1.5 8-24V DC = ±1,5 18-36V DC = ±1.0% Rendement élevé - jusqu'à 80 Fonctionne dans une plage de température de -25º C à +70º C sans dissipateur thermique ni déclassement électrique Isolation - 100 mégohms à 1 500 volts CC Sorties isolées simples et doubles Chaque appareil est fourni avec une broche de contrôle externe. Cette broche "C", lorsqu'elle est connectée à l'entrée négative (-), désactive l'appareil, ce qui permet de l'arrêter à distance. CARACTÉRISTIQUES TYPIQUES : Conditions d'essai : température ambiante : 25º C. Température de fonctionnement : -25º C à +70º C ambiante. Tolérance de la tension de sortie : ±1% à la tension d'entrée typique Coefficient de température de la tension de sortie : 0,02%/ºC Température de stockage : -55º C à +125º C Protection contre les courts-circuits : Temporaire Options disponibles Température de fonctionnement étendue (-55º C à +85º C) Cuisson de stabilisation (125º C ambiant) Cycle de température (-55º C à +125º C) Hi Temp, Full Power Burn In (100% de puissance, 125º C température du boîtier)
