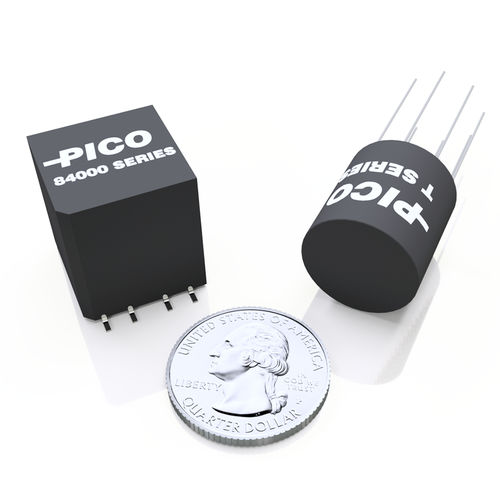

Les unités de montage en surface PICO utilisent des matériaux et des méthodes permettant de résister aux températures extrêmes de la phase vapeur, de l'irradiation et d'autres procédures de refusion sans dégradation des caractéristiques électriques ou mécaniques.
Spécifications
MIL-PRF-27 : Toutes les unités sont fabriquées conformément à la norme MIL-PRF-27, grade 5, classe S.
RÉPONSE EN FRÉQUENCE : ± 3 dB, 20 Hz-25 KHz à 1,0 Milliwatt.
DISTORTION MAXIMALE : 5% avec le niveau de puissance nominale à 1 KHz et 300 Hz. 10 % de distorsion à 20 Hz.
RÉSISTANCE DIELECTRIQUE : Toutes les unités ont été testées à 200 V RMS.
RÉSISTANCE D'ISOLATION : Supérieure à 10 000 mégohms à 300 V CC.
POIDS : 28 grammes
TEMPERATURE DE FONCTIONNEMENT : -55º C à +130º C
TERMINALES : Soudabilité selon MIL-STD-202, méthode 208.
CHOC THERMIQUE : 25 cycles, méthode 107, MIL-STD-202, condition de test -55º C à +130º C.
NIVEAU DE SENSIBILITÉ À L'HUMIDITÉ : MSL3
Caractéristiques
Résistance extrême aux chocs thermiques.
Taille ultra miniature.
PICO est une source QPL approuvée (MIL-PRF-27).
Boucliers magnétiques disponibles.
Possibilité d'ajouter un blindage électrostatique.
Différentes conceptions standard disponibles.
Les enroulements primaires et secondaires peuvent être utilisés en entrée ou en sortie.
Toutes les unités de ce catalogue peuvent être fabriquées avec une garantie de 300 cycles thermiques en utilisant la construction SR spéciale de PICO. Contacter l'usine pour plus de détails.
---
