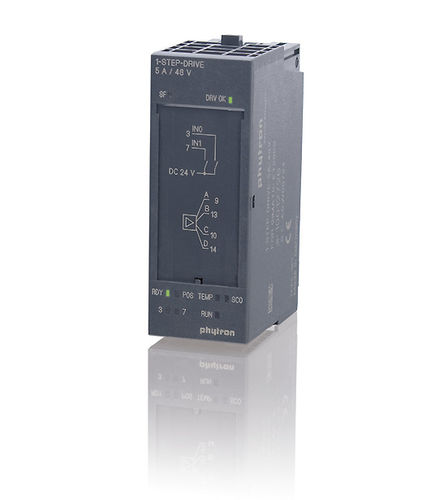

Contrôleur moteur DC 1-STEP-DRIVE

pas à pasnumériqueintégré

Pilote de moteur pas à pas avec étage de puissance intégré pour SIMATIC ET 200®S en collaboration avec SIEMENS Commande et pilotage de moteurs pas à pas au sein d'un système API modulaire : La technologie 1-STEP-DRIVE garantit un réglage précis du courant et permet un positionnement fin jusqu'à 1/512 pas avec une erreur absolue et non cumulative d'environ 0,0015° (Environ 102 400 positions par tour (0,0035°/pas) avec un moteur de 200 pas) Détails techniques - Contrôleur de moteur pas à pas avec étage de puissance intégré pour SIMATIC ET 200®S - Le module 1-STEP-DRIVE-5A-48V a passé avec succès le test de conformité du système réalisé par SIEMENS. - Convient pour la commande bipolaire de moteurs pas à pas à 2 phases avec un câblage à 4, 6 ou 8 fils - Courant de phase 5 APEAK avec incréments réglables de 20 mA - Alimentation de 24 à 48 VDC - jusqu'à 1/512 micropas - Résolution physique : environ 102 400 positions par tour (0,0035°/pas). Un codeur avec compteur doit être envisagé pour le micro positionnement. - Fréquence de pas maximale : 510 000 pas/s - Fréquence de hachage sélectionnable : 18, 20, 22 ou 25 kHz 7 2 entrées numériques pour les interrupteurs de limite et de référence - DEL de diagnostic (surintensité, surchauffe, instruction de conduite ou moteur en marche, etc.) - Modes de contrôle : positionnement relatif et absolu, mode révolution, déplacement vers un point de référence, etc. - Paramétrage et diagnostic en ligne du contrôleur - Programmation via STEP®7, TIA Portal® (V12 à V14) - Température de fonctionnement : 0 à +60 °C - Protection contre les courts-circuits et les surcharges - Homologation : CE - Inclus dans la livraison : CD-ROM comprenant un fichier de configuration (HSP), un exemple d'application et un manuel (pdf)
