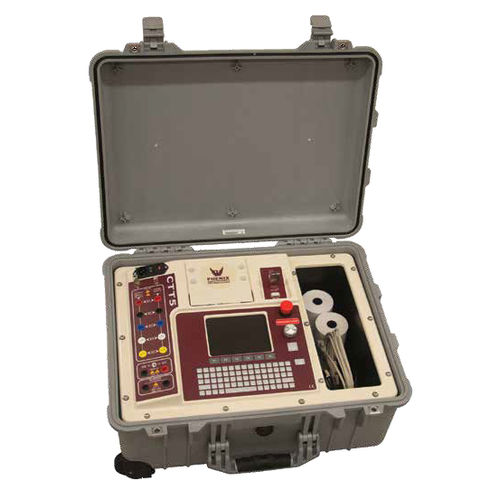

Appareil de mesure de résistance d'isolement portable CCT-5

Le CTT-5 testera le rapport du transformateur de courant, le déphasage, la polarité, l'excitation, la saturation, la résistance d'enroulement et la résistance d'isolement en utilisant la méthode de tension conformément aux normes ANSI/IEEE C57.13.1 & IEC 60044-1, lorsque la tension est appliquée au secondaire X du transformateur de courant. Le test de charge CTT-5 injecte un courant dans la boucle secondaire pour vérifier l'intégrité du circuit de courant et déterminer son impédance et sa VA. Cette information est nécessaire pour s'assurer que l'EC fonctionnera en toutes circonstances. Caractéristiques de conception - L'écran couleur haute résolution permet à l'opérateur de créer et sauvegarder des plans de test reproductibles - Tous les tests sont effectués en séquence automatique sans intervention de l'opérateur - Conception robuste pour répondre aux applications les plus exigeantes environnements de test - Grande mémoire interne (200 fichiers de test où chacune peut avoir jusqu'à 10 courbes d'excitation, et 140 fichiers de plans de test) - Tous les détails de la plaque signalétique et de l'équipement du TC sont stockés avec le fichier des résultats du test - Imprimante thermique intégrée - Clavier QWERTY complet pour faciliter la saisie des données sur site - Tension d'essai de saturation de 2000 VAC avec point d'inflexion marqueurs de tension (ANSI 10/50, IEC 60044, IEEE 30 et IEEE 45) - Opération de test rapide et complète. Le mode manuel est disponible pour le dépannage et le diagnostic spécial des tests. - Le mode de charge permet d'analyser la charge circuit secondaire connecté au TC - Configuration facile des plans de test créés sur l'instrument - Compartiment de rangement pratique pour cordons de test intégrés - Création automatique de rapports de test - Durée d'isolation sélectionnable par l'utilisateur résistance test (10 à 60 secondes) - Séquence de démagnétisation automatique
