Machine de découpe au jet d'eau ROTO Jet

pour métalde tôleCNC

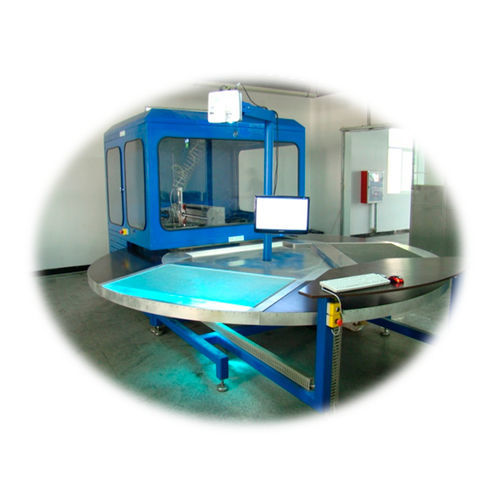

La table de découpe jet d'eau ROTO JET est une machine de production 3 postes pour la découpe, avec système de placement par vidéo projection pour des matériaux souples de forme brute non uniforme (cuir, caoutchouc, joints, mousses). Le système de découpe jet d'eau ROTO JET intègre l’unité de découpe, l’aspiration des brouillards, l’armoire électrique, et la pompe 15CH 4135 bars. La machine est constituée d’un bâti mécano-soudé et d’un carroussel 3 postes. La poutre est animée en XY avec transmission à billes et guidage linéaire prismatique. La poutre est en conception “bras volant” motorisé sur un seul coté, elle supporte la tête de découpe pneumatique Accustream très haute performance - eau pure avec Buse Diamant. Un mât supportant un vidéo-projecteur permet le placement direct sur le matériau à découper. La productivité est assurée par un système de table tournante 3 postes (placement - découpe - déchargement) avec indexage et support matière en nid d’abeille. Les moteurs Brushless et réducteur de précision de très grande qualité, présent sur la ROTO JET ont spécialement été sélectionnés afin de répondre aux exigences de la découpe à des vitesses très élevées. La machine est pilotée depuis un pupitre de commande sur le carroussel, équipé de : - Système de pilotage 2 ou 3 axes temps réel basé sur PC Industriel - Interface homme/machine sous Windows SEVEN
