Transformateur de courant AKQ series

enrobé résinede courant fortde protection

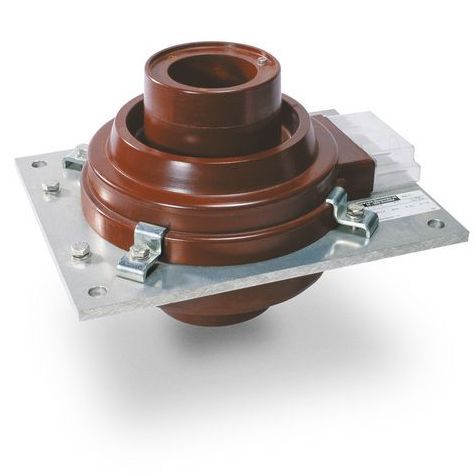

Les transformateurs à courant fort de type AKQ sont utilisés dans les systèmes de barres omnibus avec des conducteurs primaires non isolés et sont conçus pour une utilisation à long terme. Les transformateurs de courant de type AKQ sont généralement utilisés dans des installations comportant des jeux de barres ouverts. Ils transforment les courants élevés jusqu'à 15 000 A en valeurs équivalentes normalisées pour les compteurs, les équipements de mesure et les dispositifs de protection. Les transformateurs de courant de type AKQ sont disponibles pour cinq niveaux de tension différents : 7,2 kV, 12 kV, 17,5 kV, 24 kV et 36 kV. Six diamètres de trous différents - c'est-à-dire six tailles de construction différentes - sont possibles pour chaque niveau de tension. Les parties actives sont coulées dans une résine époxy. Selon les besoins, jusqu'à cinq noyaux mutuellement isolés galvaniquement peuvent être montés à l'intérieur du boîtier en résine époxy du transformateur de courant et utilisés pour assurer la protection ou pour des tâches de mesure. L'isolation de la tension du jeu de barres est réalisée dans la résine époxy du transformateur de courant. Ce type de transformateur répond ainsi à toutes les conditions d'isolation (BIL ou TE) pour le niveau de tension concerné. L'intérieur du trou est recouvert d'un revêtement électroconducteur qui doit être connecté au potentiel primaire du jeu de barres et qui garantit que les exigences strictes en matière de résistance d'isolation et de conditions de décharge partielle sont respectées. Une plaque de montage avec des trous de fixation appropriés est fournie pour l'installation dans le système. Si le transformateur de courant AKQ doit être installé dans des plaques de montage ou des ouvertures murales fabriquées sur mesure, ce type de transformateur peut également être fourni uniquement avec des pinces et sans plaque.
