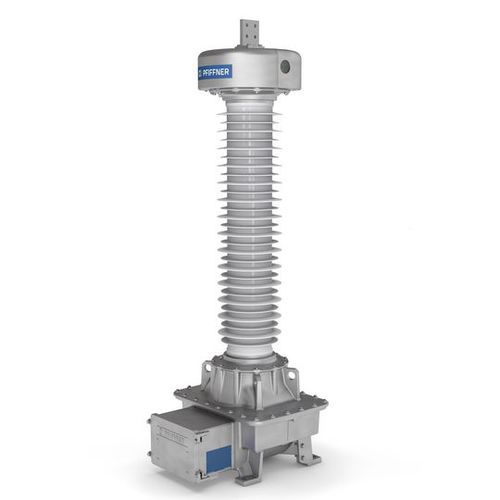

Transformateur de distribution EOF series

immergéde tension inductifIEC

Les transformateurs de tension inductifs isolés au papier huilé de type EOF sont utilisés dans les réseaux à haute tension dans la gamme 24-245 kV. Ils transforment la haute tension en valeurs normalisées pour les compteurs, les appareils de mesure et de protection. La partie active du transformateur de tension est située dans le boîtier du pied. L'isolation haute tension est assurée par la technologie du papier huilé. Pour ce faire, une huile minérale de haute qualité sans PCB est utilisée. La douille à grain fin se trouve à l'intérieur de l'isolateur. Le système d'expansion est situé dans la tête du transformateur de tension. Cette unité sert à compenser le volume de l'huile en cas de variations de température. Pour les transformateurs de tension de 24 à 72 kV, on utilise une membrane très flexible et résistante à la température, fabriquée à partir d'élastomères fluorés (VITON®). Les transformateurs de tension >72 kV sont équipés d'une cellule d'expansion en acier inoxydable. Le niveau d'huile est indiqué par un système mécanique dans la fenêtre du couvercle du soufflet. Tous les boîtiers métalliques et les brides sont fabriqués à partir d'un alliage d'aluminium spécial. Ces pièces peuvent être colorées sur demande. Tous les transformateurs de tension sont dotés d'un isolateur en porcelaine de haute qualité ou d'un isolateur composite en silicone de haute qualité. Différentes lignes de fuite sont disponibles en fonction des différentes classes de pollution, comme spécifié dans les normes. Le boîtier hermétique protège l'isolant en papier huilé contre les influences atmosphériques. La boîte à bornes de grande taille est dotée d'un couvercle qui peut être ouvert sur le côté. Cela permet de raccorder facilement les câbles secondaires. La boîte à bornes est équipée par défaut d'une bride sans trous. Les presse-étoupes, le schéma de câblage et les instructions de sécurité individuelles peuvent être préinstallés sur demande.
