Transformateur de courant JLD series

secIECde protection

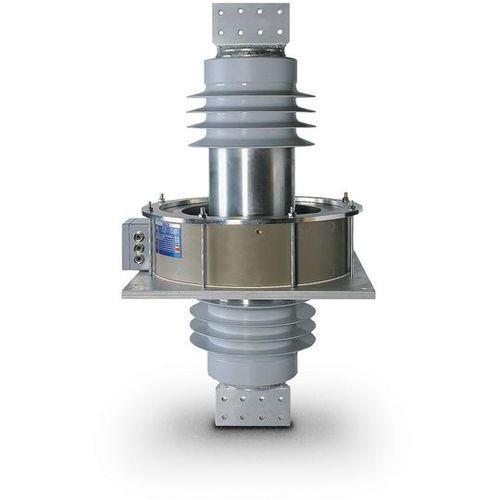

Les transformateurs de courant à barres de type JLD sont utilisés dans des applications intérieures et extérieures pour les systèmes de moyenne ou haute tension. Ils transforment les courants jusqu'à 5000 A en valeurs normalisées pour les compteurs, les appareils de mesure et de protection. Les transformateurs de courant à barre sont généralement utilisés dans des ouvertures murales, au sol ou au plafond. Ils se composent principalement d'une traversée murale et de la partie couplée du transformateur de courant. La traversée murale assure l'isolation contre la haute tension et représente également l'enroulement primaire du transformateur de courant. Jusqu'à 5 noyaux peuvent être inclus dans la partie transformateur de courant. Les degrés de protection peuvent varier entre IP 20 et IP 65. Les transformateurs de courant à barres de type JLD peuvent être conçus pour des applications extérieures/extérieures, extérieures/intérieures et intérieures/intérieures. La traversée de paroi et le type d'isolation de la partie du transformateur de courant doivent être sélectionnés de manière appropriée. Pour les applications extérieures, on utilise une traversée murale blindée au silicone avec une pièce de transformateur de courant coulée dans une résine de coulée résistante à l'extérieur. Les pièces du transformateur de courant sont coulées en polyuréthane (PUR) pour les applications intérieures. Un rembourrage spécial du noyau garantit que les propriétés magnétiques ne sont pas affectées par les contraintes de compression thermique. Cela permet à la précision de la classe de rester constante au fil des décennies. Caractéristiques - Jusqu'à 5 noyaux possibles - Valeurs élevées de courant de court-circuit possibles Applications - Convient à l'installation dans des ouvertures murales, au sol et au plafond - Convient aux applications intérieures ou extérieures avec un degré de protection allant jusqu'à IP 65 - Faible encombrement grâce à la possibilité d'installation dans des ouvertures murales
