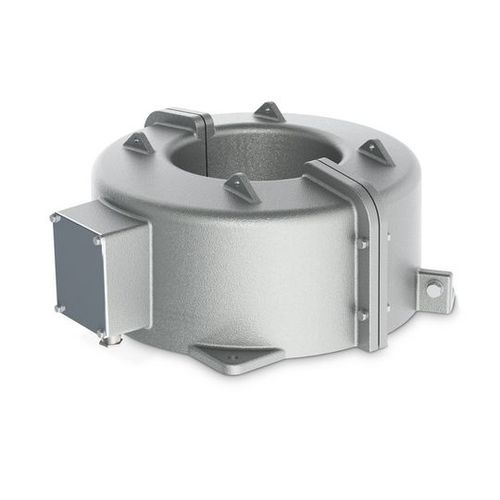

Transformateur de courant JK-G

encapsuléde protectionfermé

Les transformateurs de courant de câble de type JK-G / JKS-G sont utilisés dans les applications extérieures pour les systèmes de moyenne ou haute tension. Ils sont montés sur le câble haute ou moyenne tension et transforment les courants jusqu'à 3000 A en valeurs normalisées pour les compteurs, les mesures et les tâches de protection. Le câble assure l'isolation contre la haute tension dans ce type de transformateur et représente également l'enroulement primaire du transformateur de courant. Le transformateur de courant lui-même est installé sur un cadre ou une traverse au-dessus du câble. Les parties actives sont coulées dans une résine de polyuréthane protégée par un boîtier en aluminium. Les transformateurs de courant à noyau divisé s'ouvrent et se ferment à l'aide de vis M8 situées sur les côtés. Les bornes secondaires sont acheminées dans une boîte à bornes vers des douilles moulées M6. La connexion au circuit secondaire peut être réalisée avec des cosses de taille appropriée. Type JK-G Le transformateur de courant de type JK-G est une unité unique. Jusqu'à 4 noyaux sont possibles, selon le type. Le degré de protection est IP 65. En ce qui concerne l'installation, seul le montage vertical avec une déviation de + / - 60° est possible pour des raisons de fiabilité à l'extérieur. Type JKS-G Le transformateur de courant de type JKS-G a un noyau divisé. Un maximum de deux noyaux est possible, en fonction de la traduction et de la classe. Un degré de protection IP 53 est atteint ici. En ce qui concerne l'installation, seul le montage vertical avec une déviation de + / - 30° est possible pour des raisons de fiabilité extérieure. Caractéristiques - Degré de protection possible jusqu'à IP 65 (IP 53) - Convient pour un maximum de 4 (2) noyaux de transformateur de courant, en fonction du rapport et de la classe - 4 diamètres de trou de transformateur différents : 85 mm, 115 mm, 145 mm, 225 mm
