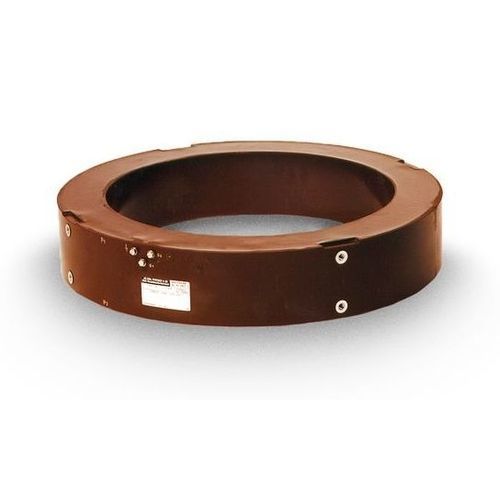

Transformateur de courant AKA

enrobé résineIECde protection

Les transformateurs de courant fort de type AKA sont utilisés dans les bus à phase isolée (IPB). Ils transforment les courants forts jusqu'à 50000 A en valeurs normalisées pour les compteurs, les appareils de mesure et de protection. Les transformateurs de courant de type AKA sont généralement utilisés dans des conduits encastrés, appelés conduits de bus de phase isolés (IBP). Les TC transforment les courants élevés jusqu'à 50 000 A en valeurs équivalentes normalisées pour les compteurs, les équipements de mesure et les dispositifs de protection. Les centrales électriques utilisent des gaines IPB entre le générateur d'une part et le transformateur du générateur et ses alimentations de service de la centrale d'autre part. Les transformateurs de courant AKA sont conçus pour être installés dans ces systèmes. Le transformateur de courant est fixé à l'intérieur de la gaine. La distance entre le diamètre interne du transformateur et le conducteur primaire de la gaine est déterminée par la tension du système, l'isolation étant réalisée avec une distance suffisante entre le conducteur primaire et le diamètre interne du transformateur. Les parties actives du transformateur sont coulées dans une résine époxy spécialement conçue pour résister aux températures élevées. Selon les besoins, il est possible de monter jusqu'à cinq noyaux de transformateur de courant isolés galvaniquement les uns des autres et de les utiliser pour la protection ou pour des tâches de mesure. Toutes les parties actives étant dimensionnées et fabriquées sur mesure, elles peuvent être fabriquées conformément à toutes les normes internationales, nationales et spécifiques au client. Des classes de protection pour le comportement transitoire de la transmission (TPY, TPZ) sont également possibles.
