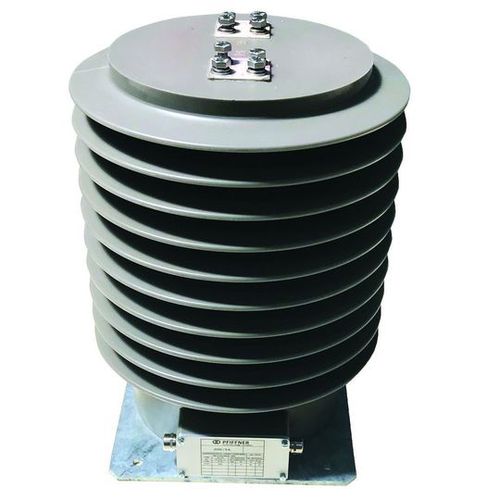

Transformateur de courant AC1 series

enrobé résinemoyenne tensionIEC

Les transformateurs de courant de type support AC1 sont utilisés dans les tableaux de distribution extérieurs MT dans la plage de 3,6-36 kV. Ils transforment les courants forts en valeurs normalisées pour les compteurs électriques, les appareils de mesure et de protection. Le transformateur de courant de type support est conçu pour être monté dans des cellules extérieures de moyenne tension. Les propriétés magnétiques du noyau de fer sont assurées par un rembourrage spécifique et un enrobage dans une résine époxy. Grâce à cette construction, la précision de la classe reste constante au fil des décennies. La conformité aux limites de décharge partielle selon la norme IEC 61869-1 garantit un fonctionnement sûr. Les connexions primaires et secondaires sont en laiton. Le couvercle de protection des bornes secondaires est en aluminium et répond aux exigences IP65. La position de montage peut être choisie librement. Les transformateurs de courant sont conçus conformément aux normes nationales et internationales courantes. Des exigences spécifiques définies par le client sont possibles sur demande.
