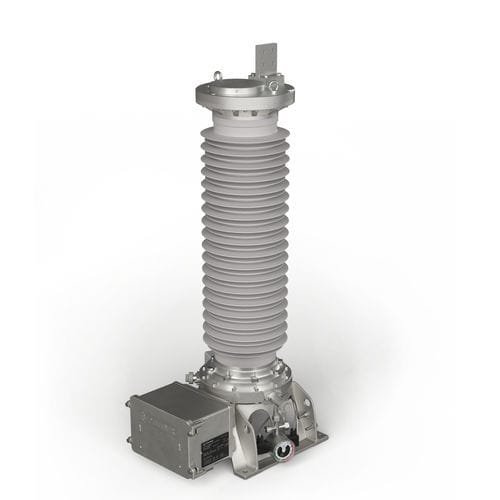

Diviseur de tension RGF

pour la distribution électrique

Les diviseurs de tension résistifs et capacitifs de type RGF (diviseur RC) sont utilisés dans les réseaux à haute tension dans la gamme 72,5-550 kV. Ils divisent la tension primaire en une tension secondaire équivalente normalisée pour les compteurs, les appareils de mesure et de protection. La partie active du diviseur RC se compose d'éléments de division capacitifs et résistifs connectés en parallèle. La partie active s'étend sur toute la longueur de l'isolateur, ce qui permet une distribution linéaire de la tension. Les deux éléments sont calibrés l'un par rapport à l'autre et fournissent des signaux de tension transitoires précis entre le côté haute tension et le côté basse tension. Le diviseur RC permet d'obtenir une bande passante à très haute fréquence ; même les tensions continues (DC) peuvent être mesurées. Pour les niveaux de tension de 300 kV et plus, les distorsions de champ sont évitées par l'utilisation d'un anneau corona autour de la tête du diviseur. Les éléments secondaires, tels que les composants de réglage et de protection contre les surtensions, sont situés dans la boîte à bornes avec les répliques de charge équivalentes. Le couvercle de la boîte à bornes peut être ouvert latéralement. Les prises de raccordement des câbles de mesure sont situées sur la face inférieure de la boîte à bornes. La connexion de la tension de sortie secondaire peut être réalisée soit de manière analogique via un câble de mesure blindé, soit de manière numérique à l'aide d'un câble à fibre optique. Les diviseurs RC sont calibrés en usine et sont livrés avec le câble de mesure spécifié.
