Dispositif de mise à la terre de court-circuit de phase GFLAGFR

Dispositif de mise à la terre de court-circuit de phase - GFLAGFR - PENTA ESP
Dispositif de mise à la terre de court-circuit de phase - GFLAGFR - PENTA ESP
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Spécifications
de court-circuit de phase

Description

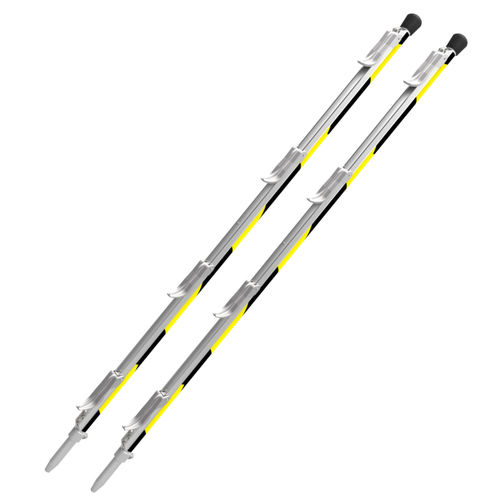

/ Normes • CEI 61230 / Utilisation Le dispositif GFLAGFR est destiné à la mise en court-circuit des réseaux aériens nus BT en drapeau, à 5 ou ó conducteurs (1 neutre, 3 phases. 1 ou 2 Eclairage Public). Il se manipule à l'aide d'une perche télescopique isolante, depuis le sol. Sa mise en place se fait immédiatement après la vérification d'absence de tension avec le dispositif PICRABT (voir fiche technique correspondante). Le dispositif GFLAGFR est composé de 2 perches conductrices en aluminium, sur lesquelles sont montés un profilé en U, équipé de 4 pinces. La première perche met en court-circuit le neutre et les 3 phases, puis la seconde l'éclairage public, en se connectant aux conducteurs de phase préalablement court-circuités au neutre. Cet équipement peut être mis à la terre, par la descente de terre en option. Ces deux perches conductrices se montent sur la perche isolante de type Pentapole (brevet Fameca), spécifique à ce kit, sur un embout Tulipe. Il permet de mettre en CC les ó conducteurs de la ligne BT en deux opérations. / Caractéristiques • Type de produit : Dispositif • Matériaux de la pince: Aluminium • Tension d'utilisation (V) : BT (50 V à 1000 V) • Domaine d'utilisation (environnement) : Aérienne et/ou poste de transformation • Icc Max (Intensité du court-circuit) kA/ls : 4 • Encombrement : 1650x180x180mm • Poids (kg) : 10.5 / Domaines d'activité Distribution d'électricité Industrie Sécurité civile
