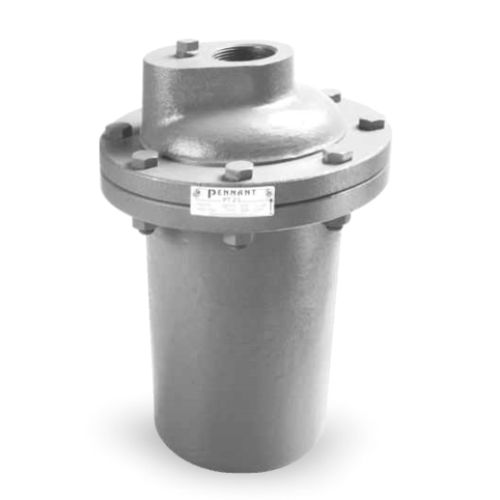

Purgeur de condensat PT21

automatiquemécanique

Les purgeurs à flotteur inversé fonctionnent selon le principe de la flottabilité. Comme son nom l'indique, le mécanisme se compose d'un flotteur inversé surmonté d'un petit trou pour l'évacuation de l'air. Le flotteur est relié à une vanne par un levier. Dans la position initiale, le seau inversé reste en position basse, une fois que le condensat entre dans le purgeur de vapeur, il s'écoule par le fond du seau, remplissant le corps, et s'écoule par la sortie. Une fois que la vapeur entre dans le purgeur, elle est capturée à l'intérieur du seau, ce qui rend le seau flottant. Le seau se soulève alors et ferme le clapet. Le purgeur reste fermé jusqu'à ce que la vapeur se condense, réduisant ainsi la flottabilité du flotteur. Le flotteur s'enfonce alors, la soupape est retirée et le condensat s'écoule par la sortie. CARACTÉRISTIQUES Décharge le condensat par intermittence à la température de la vapeur Les purgeurs à flotteur inversé Pennant sont conçus pour supporter des pressions plus élevées et de la vapeur surchauffée. Ces purgeurs peuvent bien fonctionner contre les contre-pressions. Résistance aux dommages causés par le gel. Peuvent résister aux coups de bélier. La soupape et le siège de soupape sont durcis par un procédé spécial de durcissement par induction pour résister à un fonctionnement continu et prolongé. LIMITATIONS L'étanchéité à l'eau doit toujours être maintenue pour assurer un bon fonctionnement Ne peut pas évacuer le condensat au fur et à mesure de sa formation. Il y a toujours une accumulation de condensat en amont. Si l'évent du seau est bloqué, le purgeur se bloque. Le purgeur doit être installé avec le godet dans le sens vertical pour permettre un fonctionnement libre. Le purgeur doit être installé en dessous de l'équipement à drainer, sinon la perte d'amorçage peut affecter le fonctionnement du purgeur. Une réduction soudaine de la pression d'entrée ou de la vapeur surchauffée peut endommager l'amorçage de l'eau.
