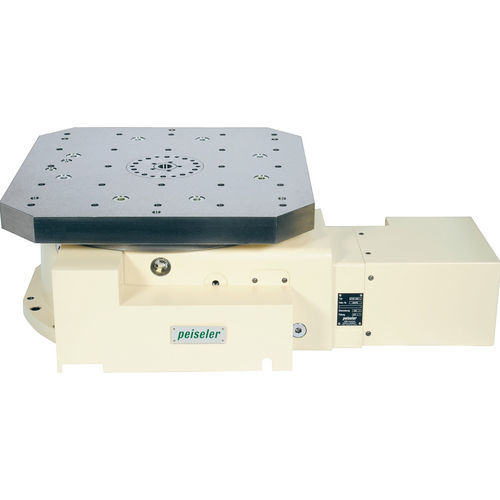

Plateau diviseur hydraulique ATHN Series
verticalpour machine-outilde grandes dimensions

plateau diviseur hydraulique
plateau diviseur hydraulique
plateau diviseur hydraulique
plateau diviseur hydraulique
plateau diviseur hydraulique
plateau diviseur hydraulique
plateau diviseur hydraulique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Actionnement
hydraulique
Configuration
vertical
Applications
pour machine-outil
Autres caractéristiques
motorisé, à denture plane, de grandes dimensions
Diamètre

Min: 590 mm
(23 in)

Max: 1 600 mm
(63 in)

Poids

Min: 1 500 kg
(3 306,93 lb)

Max: 13 000 kg
(28 660,09 lb)

Description

Dans la série ATHN, nous utilisons des tables tournantes avec un accouplement Hirth sans levage, composé d'ensembles précis et trempés en trois parties. Ce système d'entraînement est indexant et, pour les tables rotatives plus grandes, nous utilisons jusqu'à 720 dents, ce qui donne un pas maximum de 0,5 degré. Nos tables rotatives ATHN sont équipées d'un palier de butée qui permet au plateau de rester en position même lorsqu'il est déverrouillé. Cela garantit un fonctionnement particulièrement doux, même avec des charges de pièces élevées dans les grandes machines-outils et les machines à transfert rotatif. - Tables rotatives comme récepteurs de palettes avec systèmes de serrage à point zéro - Tables rotatives en tant que récepteurs de palettes selon DIN 55201 - Tables de fixation - Tables à encastrer - Tables coulissantes - Axe linéaire x intégré Peiseler conçoit et produit des accouplements Hirth avec ou sans levage pour les processus d'indexation. Cette technologie ne permet pas de travailler avec une commande numérique. Les accouplements Hirth transmettent des charges très élevées, en particulier des moments tangentiels. Ils présentent une répétabilité de positionnement très élevée. Dans la variante sans levage, les tables rotatives sont conçues avec un roulement fixé axialement. Grâce à cette conception spéciale, la plaque frontale reste en position axiale pendant toutes les séquences de mouvement. Les modèles dotés d'un accouplement Hirth de levage soulèvent le plateau frontal de quelques millimètres pour le faire tourner.

---
