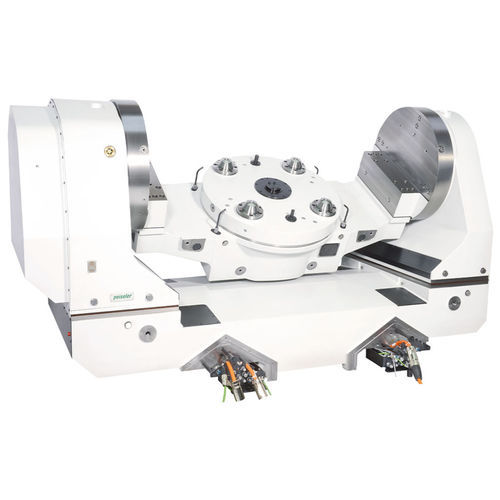

Table rotative entraînée par moteur ZASR Series

horizontaleverticalepour machine-outil

Notre série précise ZASR comprend des axes pivotants rotatifs avec pignon double préchargé pour des charges utiles à partir d'environ 1 500 kg. Ces unités pivotantes à deux axes sont entraînées par des engrenages droits ou coniques, le choix dépendant de la disposition de la broche et de l'espace d'installation disponible. Les engrenages sont également serrés électriquement l'un contre l'autre, ce qui les rend sans jeu pendant le fonctionnement. Ils conviennent donc particulièrement bien aux axes inverseurs ; pour les axes de table, on utilise des entraînements directs ou à vis sans fin. - Interface de palettes à axes C avec systèmes de serrage à point zéro - Interface de palette à axes C DIN 55201 - Unités avec boîtier fixe - Unités avec boîtier linéaire mobile - Unités sans contre-palier, en porte-à-faux - Boîtier rond comme cartouche encastrée dans la paroi de la machine Peiseler propose des sous-appareils avec des jeux d'engrenages préchargés à denture droite ou conique. L'espace disponible détermine la conception ; il s'agit généralement d'une solution à plusieurs étages de l'une des deux alternatives. Par rapport aux engrenages à vis sans fin, les entraînements par engrenage sont plus complexes en raison de la conception à plusieurs étages. L'élimination du jeu est obtenue par la tension mécanique ou électronique de deux trains d'entraînement. Les couples, les vitesses et les cycles de travail élevés sont avantageux. En fonction de leurs caractéristiques, les transmissions par engrenages sont classées entre les engrenages à vis sans fin et les transmissions directes.
