Soufflet plat

en PVCen toile enduiteen métal

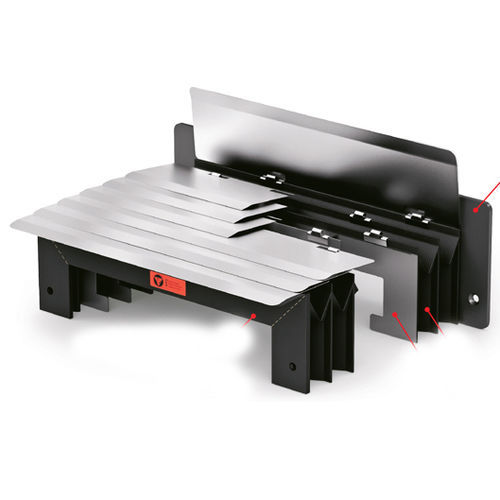

Les soufflets plats soudés à lamelles mobiles sont largement utilisés sur tous les types de machines-outils : ils sont fréquemment utilisés sur les centres d’usinage et les machines de coupe. Pour protéger le soufflet plat lorsqu’il est frappé par des copeaux chauds, il faut un bouclier d’éléments métalliques appelés « volets ». Les volets mobiles sont fixés au soufflet au moyen de ressorts dans des agrafes. Ils maintiennent les volets bien serrés et chargés l’un contre l’autre pour empêcher les contaminants et les copeaux de pénétrer. Dans le même temps, ils permettent une rotation jusqu’à 90°, ce qui facilite la fixation des brides à soufflets plats avec volets mobiles sur la machine-outil. Les soufflets plats thermosoudés en PEI sont constitués de : ■ Volets en acier inoxydable : protection contre les copeaux chauds et incandescents. ■ Tissu : (3) en tissu résistant à l’eau, à l’huile, au liquide de refroidissement, à la poussière et aux copeaux. ■ Supports en PVC : (4) assurent la rigidité de l’ensemble du soufflet et sont coupés sur mesure selon le profil du rail du client. ■ Brides de raccordements (1 et 2) pour une fixation facile à la machine. Les positions de travail de cette application à lattes mobiles sont les suivantes : -Vertical
