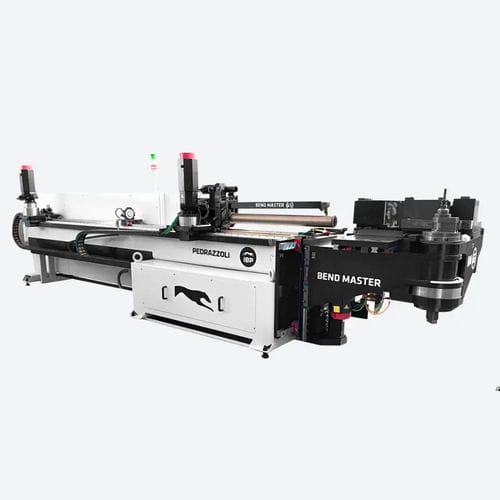

Machine de cintrage complètement électrique BEND MASTER 65
de tubesde profilésde barres

Machine de cintrage complètement électrique - BEND MASTER 65 - PEDRAZZOLI - de tubes / de profilés / de barres
Machine de cintrage complètement électrique - BEND MASTER 65 - PEDRAZZOLI - de tubes / de profilés / de barres
Machine de cintrage complètement électrique - BEND MASTER 65 - PEDRAZZOLI - de tubes / de profilés / de barres - image - 2
Machine de cintrage complètement électrique - BEND MASTER 65 - PEDRAZZOLI - de tubes / de profilés / de barres - image - 3
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Produit traité
de tubes, de profilés, de barres
Orientation
horizontal
Contrôle - commande
automatique, CNC
Fonctions combinées
de découpe
Nombre d'axes
11 axes
Autres caractéristiques
compact, robuste, de précision, mécanique, à froid, à chargement/déchargement automatisé, à mandrin, multifonction, rotative
Capacité de cintrage

Min: 4 mm
(0,16 in)

65 mm
(2,56 in)

Max: 65 mm
(2,56 in)

Rayon de cintrage

230 mm
(9,06 in)

Longueur de cintrage

5 000 mm, 7 000 mm
(197 in, 276 in)

Angle de cintrage

190 °

Précision

0,05 °

Longueur hors tout

7 580 mm
(298 in)

Largeur hors tout

1 710 mm
(67 in)

Hauteur totale

1 900 mm
(75 in)

Diametre tube

Min: 5 mm
(0,2 in)

Max: 65 mm
(2,6 in)

Description

> 10 axes entièrement commandés électriquement : précision de répétition et précision constante dans le temps. > Courbure dans le sens des aiguilles d’une montre et dans le sens inverse des aiguilles d’une montre, avec rayon variable et plusieurs rayons dans le même cycle. > Productivité élevée > La dernière génération de contrôle de gestion IMS : flexible, intuitif, convivial. > Economie d’énergie > Encombrement réduit pour la tête de pliage. > Protection complète de la partie arrière avec boîtier. > Réglage automatique de l’outil et réglage rapide. > Modulation de cisaillement pour le cintrage de rayons très serrés. > Disponible en versions à faisceaux multiples dans le sens des aiguilles d’une montre et dans le sens inverse des aiguilles d’une montre. > 11. axe commandé : retour d’outil > Poinçonnage > Importation de fichiers IGES > Analyse immédiate de la faisabilité de la pièce à usiner > Compensation du retour élastique du matériau. > Support à distance avec webcam > Handy Machine Operator Panel gère tous les axes de la cintreuse dans la zone de sécurité. > Automatisation des processus avec chargement et déchargement > Plate-forme IMS disponible pour PC, tablettes et smartphones > Capacité de cintrage (acier R = 400 N/mm²): 65×3 mm > Rayon moyen maximum: 250 mm > Course verticale maximale de la tête: 310 mm > Précision des axes électriques: ± 0,05 > Vitesse du wagon: 715 mm/s > Vitesse de rotation du bras: 99°/s > Vitesse de rotation du tube: 600°/s > Longueur de tube maxi. avec butée avant: 4.050 mm > Longueur de tube maxi. avec butée arrière: 5.700 mm
