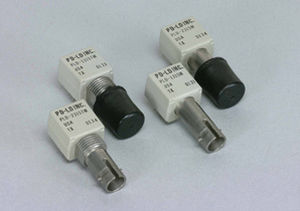

Coupleur optique

Les séries de PLD-1315 et de PLD-231X sont conçues pour être en arrière - compatible avec des sources industriellement compatibles et des détecteurs utilisés pour des applications de fibre de mode unitaire. Ce facteur de forme permet à des concepteurs d'offrir l'exécution de fibre de mode unitaire dans les applications qui utilisent actuellement (850 nanomètre) les dispositifs à ondes courtes en paquets identiques de facteur de forme. Une mise à niveau de lien d'à plusieurs modes de fonctionnement à la fibre de mode unitaire peut être faite aussi facilement que permutant dehors les composants optiques sur la carte électronique. ÉMETTEUR Le PDL-1315M/TM est construit utilisant un bord de 1300 nanomètre émettant LED (ELED). De tels ELED couplent efficacement leur rendement optique dans la fibre optique de mode unitaire. Bien qu'un émetteur de mode unitaire, conduisant l'ELED puisse être fait avec les mêmes circuits utilisés avec les composants basés à plusieurs modes de fonctionnement de LED. Un tel circuits sont beaucoup plus simples que cela utilisé avec les émetteurs basés par laser étant donné qu'aucune rétroaction optique n'est exigée avec un ELED. RÉCEPTEUR Deux semi-conducteurs composent le coeur des modules de récepteur de HFBR-231XM/TM : une photodiode de PIN d'InGaAs de diamètre de 75 UMs et un silicium ont basé l'amplificateur de transport-impédance (TIA). La photodiode de PIN est optimisée pour la réponse élevée dans la région de longueur d'onde de 1300 nanomètre et teamed avec un TIA à faible bruit. Les signaux optiques sont détectés par le PIN et convertis en tension analogique produite avec une contribution très basse de courant de bruit d'entrée. Le TIA est disponible avec ou sans un circuit de la commande automatique de gain (CAG) qui diminue la lumière au facteur de conversion de tension quand la puissance optique d'incident moyen est relativement haute. Il y a trois (3) versions des récepteurs disponibles ;
