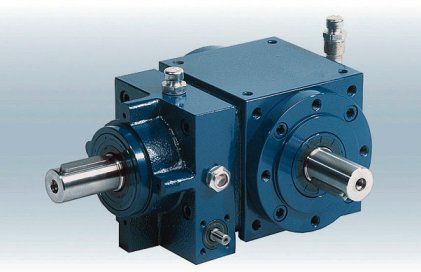

Réducteur épicycloïdal FR

à vis sans finà engrenage hélicoïdalcoaxial

Les phaseurs de la série FR de P.C.M. sont basés sur le principe des réducteurs épicycloïdaux, à l'exception de la couronne extérieure qui n'est pas solidaire du corps mais couplée à une vis sans fin. En tournant cette vis, appelée correction, il est possible d'augmenter ou de diminuer la vitesse de sortie tout en gardant la vitesse d'entrée inchangée, ou plutôt de changer les positions réciproques entre l'arbre d'entrée et l'arbre de sortie. Pour cette raison, les phasers trouvent une application étendue dans tous les domaines où il est nécessaire de maintenir une synchronisation ou une synchronisation de mouvement entre les différentes étapes d'un usinage. Ils sont donc utilisés dans de nombreuses applications différentes telles que : Machines typographiques et d'imprimerie. Usines de traitement du papier et de la cellulose. Machines d'emballage et de conditionnement. Machines de fabrication de tôles. Robot industriel. Bandes de transport ou lignes électriques. Servomécanismes en général. Ils présentent les caractéristiques constructives suivantes : Les boîtes sont en fonte mécanique, usinées sur toutes les faces extérieures et entièrement peintes avec une peinture résistante à l'huile. Les engrenages coniques hélicoïdaux sont fabriqués en acier allié, taillés avec le système spiroïde GLEASON, cimentés, trempés et rodés par paires sur la génératrice idéale. Les arbres sont en acier trempé, rectifiés dans toutes leurs parties. L'assemblage vis sans fin / couronne hélicoïdale est irréversible. La vis sans fin est en 18NiCrMo5, trempée et rectifiée. La couronne hélicoïdale, à l'intérieur et à l'extérieur, est fabriquée en 41CrAlMo7 et traitée au SULFINUZ pour améliorer les performances en termes de résistance à la fatigue et de dureté superficielle, mais aussi pour obtenir un faible coefficient de frottement entre les pièces en contact et un effet anti-grippage élevé.
