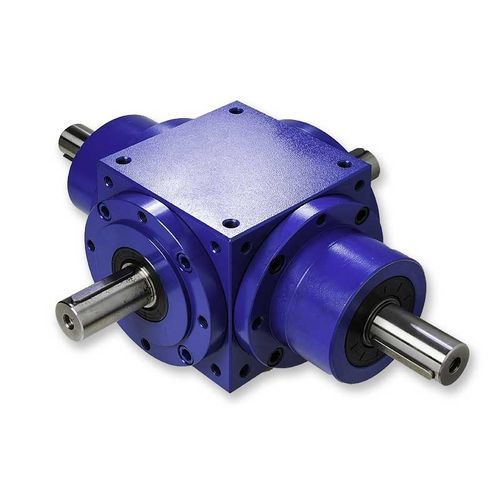

Réducteur à couple spiroconique BG

coaxialorthogonalmodulaire

Les réducteurs à couple conique BG intègrent les avancées les plus modernes en matière de conception et de construction de réducteurs à couple conique. Ces réducteurs offrent une large gamme de rapports ainsi qu'un excellent rapport puissance/taille et de faibles niveaux de bruit, même à grande vitesse. Le réducteur, fabriqué en fonte, est de conception cubique, avec toutes les faces externes usinées et des positions de fixation filetées sur chaque face (profondeur utile du trou fileté = deux fois le diamètre). les couvercles d'entrée et de sortie et le carter sont fournis avec deux diamètres d'ergots de positionnement (h7) ainsi que des trous de fixation filetés (sauf pour la taille BG75) pour une éventuelle fixation coaxiale. Les engrenages coniques en alliage d'acier sont taillés selon le système GLEASON, cémentés, trempés et rodés à la position de montage exacte. les arbres d'entrée et de sortie sont fabriqués en acier trempé et revenu avec toutes les surfaces rectifiées. tolérance des arbres d'entrée et de sortie j6. Tolérance de l'arbre creux H7 - H8 Les arbres Ali sont fournis avec une extrémité filetée conforme à la norme UNI 3221 - DIN 332. Clavettes selon UNI 6604 - DIN 6885. Sur demande et en fonction du type de vitesse, les réducteurs à couple conique BG peuvent être assemblés avec un jeu minimum. En raison de la qualité des engrenages et des tolérances d'usinage, on peut s'attendre à un rendement global compris entre 94 et 97%.
