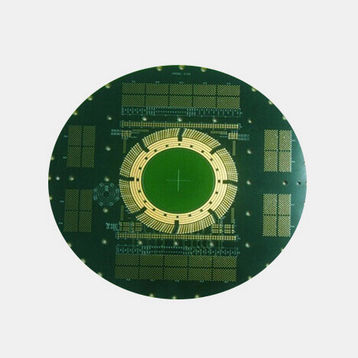

Circuit imprimé 42 couches

pour applications industrielles

Type de carte Carte de test IC Matériau S1000-2M Epaisseur 6.9 mm Taille minimale du trou 0.45 mm Rapport entre l'épaisseur de la carte et le diamètre de l'orifice 15:1 Espacement minimum entre le trou et le conducteur 8mil Finition de la surface Doré par immersion (ENIG) Domaine d'application Carte de test IC 1.Grâce à la technologie de traitement à 64 couches, la trace et l'espace minimum sont de 2,5 / 2,5 millimètres, le rapport le plus élevé entre l'épaisseur de la carte et le diamètre du trou est de 16:1. 2. La technologie de traitement des doigts d'or longs et courts et le contrôle de précision de la trace à haute densité permettent de répondre aux exigences de conception des produits de communication photoélectrique. 3. Technologie de perçage arrière de haute précision pour réduire l'inductance série équivalente des vias et, le cas échéant, pour répondre aux exigences d'intégrité du produit en matière de transmission de signaux ; 4. Processus de fabrication avancé à base de métal et de cuivre ultra-épais pour répondre aux exigences de dissipation thermique élevée des produits de puissance. 5. Technologie de contrôle de profondeur mécanique et laser de haute précision pour obtenir une structure de produit à rainures à plusieurs niveaux et répondre aux différents niveaux d'exigences d'assemblage. 6. Le processus mature de pression mixte permet de mélanger le FR-4 et les matériaux haute fréquence, et d'économiser le coût des matériaux pour les clients, tout en assurant la performance haute fréquence des produits. 7. La technologie avancée de traitement anti-CAF améliore considérablement la fiabilité et la durée de vie des produits PCB. 8. Les technologies avancées de condensateurs et de résistances enterrés améliorent considérablement les performances des produits PCB. 9. La technologie avancée d'exposition de la couche interne répond aux exigences de transmission des informations des circuits à haute fréquence.
