Circuit imprimé à grande vitesse 16 couches
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Spécifications
- à grande vitesse
- Nombre de couches
- 16 couches
Description

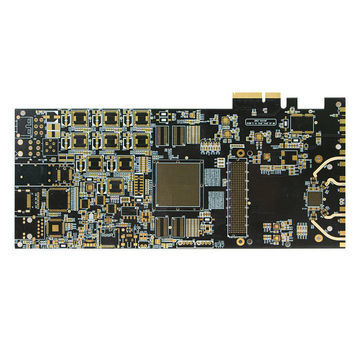

Carte à doigt d'or pour PCB à ultra-haute vitesse, ce type de carte à circuit imprimé est fabriqué à partir du matériau à haute vitesse Taiyao TU-872SLK + Rogers RO4350b, produit par pression mixte, perçage mécanique CNC haut de gamme, immersion d'or en surface, placage d'or en épaisseur du doigt d'or et autres processus, l'ouverture la plus petite peut atteindre 0,2 mm, l'espacement minimal peut atteindre 127/75um, et l'épaisseur du placage d'or du doigt d'or peut atteindre 30u. Ce type de circuit imprimé à grande vitesse est largement utilisé dans le domaine des cartes informatiques à grande vitesse.
Applications
Carte d'ordinateur à grande vitesse
Matériau
TU-872SLK+RO4350b
Epaisseur
1.8±0.1mm
Taille minimale du trou
Trou mécanique 0.20mm
Voie/écartement min
75/75um
Épaisseur minimale du panneau et rapport des trous
9:1
Finition de la surface
Doigt d'or 30" +Immersion or (ENIG) 2u"
---
