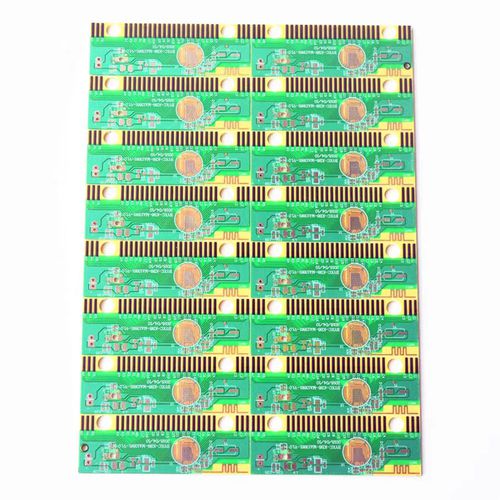

Circuit imprimé multicouche

1 couche2 couches

Le circuit imprimé à encre de carbone est fabriqué à partir d'un procédé de remplissage de trous par tamisage de pâte de carbone. Les particules de carbone sont uniformément réparties dans une résine thermoplastique pour former une encre conductrice, puis recouvertes d'un masque de soudure. Sa résistance est élevée, son épaisseur est faible, son isolation est bonne et son prix est inférieur à celui de la dorure. Il est souvent utilisé dans les circuits à haute tension, à impulsions et à haute fréquence. Les méthodes les plus courantes de fabrication de circuits sur les cartes de circuits imprimés sont la méthode soustractive et la méthode additive. Le processus additif utilise du cuivre sans électrolyse ou du cuivre électrodéposé pour générer des circuits, et la fabrication de circuits imprimés à l'encre de carbone conductrice est également une sorte de processus additif. L'encre carbone conductrice est utilisée pour fabriquer des fils, qui sont imprimés sur des isolants. Grâce à cette méthode, il est facile et efficace de fabriquer des circuits imprimés à l'encre de carbone conductrice avec différentes formes d'impression. Le processus de production des circuits imprimés à l'encre de carbone est une combinaison de la méthode soustractive et de la méthode additive de fabrication des circuits imprimés. À l'heure actuelle, les circuits imprimés conducteurs à l'encre de carbone ont fait des progrès considérables dans les domaines d'application, en particulier dans les produits électroniques à faible consommation d'énergie. En tant que revêtement conducteur permanent sur les circuits imprimés à l'encre de carbone conductrice, ces derniers ont été adoptés et popularisés par de nombreux concepteurs de produits électroniques. L'encre de carbone conductrice, dotée d'une technologie de production mature et stable, d'une qualité de produit de premier plan, d'une excellente imprimabilité, d'une résistance à la chaleur et à l'humidité et de performances de chauffage stables, est largement utilisée dans les étuves à infrarouge lointain, les incubateurs, les couvertures électriques, les saunas, les planchers chauffants pour le chauffage électrique et le chauffage électrique dans les serres. Ses perspectives de développement sont vastes.
