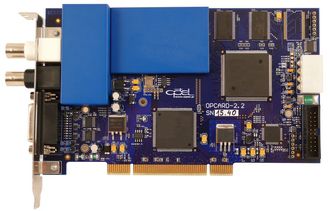

Appareil d'inspection CND à ultrasons par écho d'impulsion OPCARD 2.2

par vitesse d'impulsionpour tomographie

OPCARD 2.2 est un appareil de contrôle ultrasonique complet, adapté à toutes les mesures ultrasoniques et, grâce à ses nombreuses entrées/sorties numériques supplémentaires et à son processeur interne, il peut être utilisé comme contrôleur pour des appareils plus complexes. La carte peut fonctionner avec des appareils tels que des multiplexeurs ou des scanners. L'Opcard 2.2 peut fonctionner en mode séquentiel. Elle a la possibilité de stocker jusqu'à 1024 ensembles de paramètres. Ainsi, les paramètres peuvent être changés très rapidement pour chaque acquisition de données suivante. Le système permet de mettre en mémoire tampon de nombreuses acquisitions dans la mémoire interne et de transmettre tout un paquet de données pour contrôler l'application. On obtient ainsi un débit élevé de lecture de données à partir de l'appareil. La carte est dotée d'un émetteur et d'un récepteur à un canal et peut être utilisée avec un ou deux transducteurs (l'un envoie et l'autre reçoit). Caractéristiques - Préamplificateur à faible bruit (0,74 nV/√(Hz)) - Gain élevé jusqu'à +89 dB - Filtres analogiques commutables - Soutenir le TGC rapide (compensation du gain de temps) - 2 entrées de signaux analogiques PE et TT - Atténuateur d'entrée (-20dB) - Impédance d'entrée 50 Ohm, 10pF - Convertisseur A/N 10 bits - Fréquence d'échantillonnage 100MHz, échantillon 8 bits - Jusqu'à 512k x 16bit de mémoire d'échantillons - Paramétrage des délais jusqu'à 65535 périodes d'échantillonnage - différents modes de déclenchement - Vitesse de transfert des données - jusqu'à 132MB/s - Connecteur d'extension pour les fonctions supplémentaires de la carte fille - les interfaces (RS232, RS485, SPI, I2C) - Carte courte PCI standard (174,63 mm x 106,68 mm) - Connecteurs analogiques BNC ou Lemo - Connecteur DB15 pour les entrées/sorties et les lignes électriques - poids : 175g
