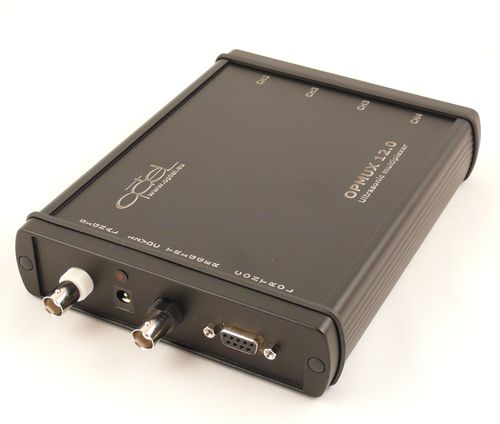

Multiplexeur module OPMUX4

pour système d'inspection par ultrasonsUSB

L'OPMUX est particulièrement bien adapté aux mesures par ultrasons ainsi que d'autres types de mesures qui nécessitent de nombreux canaux. Avec la carte OPCARD 2.0 ou OPBOX 2.0 et les sondes à ultrasons, il peut être utilisé comme dispositif complet de contrôle par ultrasons. Chaque canal dispose d'un émetteur et d'un récepteur séparés. Le multiplexeur, associé à la carte OPCARD 2.0 - carte à ultrasons du bus PCI ou à l'OPBOX 2.0 - boîtier de contrôle ultrasonique, devient un dispositif de contrôle ultrasonique complet. Caractéristiques : - des canaux d'émission et de réception indépendants ; - Interface de contrôle USB ou RS232 ; - Entrée de déclenchement BNC ; - Sortie de signal BNC ; - alimentation électrique 12V/2A ; - Avec l'OPCARD 2.0 ou l'OPBOX 2.0 et le progiciel livré : - système universel de mesure par ultrasons - divers traitements d'images : - traitement conventionnel, - SAFT*), - CUDA. Données techniques : Chaînes : 4 Gain interne : 20dB Tension d'impulsion : de 0V à 360V (impulsion positive, pulseur à pas de court-circuit) Temps de chargement : 1 - 8 μs avec étape 1μs Largeur de bande : 0,5 MHz - 20 MHz (- 3dB) Durée de l'impulsion : Court-circuit, largeur de bande jusqu'à environ 50 MHz Temps d'automne : ≤20 ns Sortie Impédance : ≤1Ω Relais de sortie : 3 max Entrées numériques : 1 (TTL) Poids : 550g
