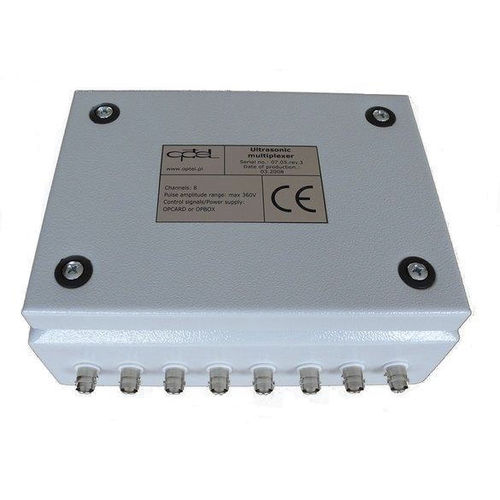

Multiplexeur module OPMUX-01/8

pour système d'inspection par ultrasons

OPMUX-01/8 est particulièrement bien adapté aux mesures ultrasoniques ainsi qu'à d'autres types de mesures qui nécessitent de nombreux canaux. Avec la carte OPCON-01 et les sondes à ultrasons, il peut être utilisé comme dispositif complet de contrôle par ultrasons. Chaque canal dispose d'un émetteur-récepteur séparé. Données techniques Chaînes : 8* Plage d'amplitude d'impulsion 50-360V* Longueur maximale du câble entre l'ordinateur et le boîtier 30m Connecteurs BNC : Transducteurs Entrée de déclenchement Sortie de signal DB15 Signaux de contrôle/alimentation électrique Caractéristiques et spécifications Formes d'onde du circuit d'impulsion : Le front montant du signal Trig In déclenche le processus de charge du transducteur qui prend environ 3us. Après ce temps, un commutateur à transistor qui décharge le transducteur est activé (le temps de décharge est d'environ 20ns, mais il peut être plus long si la capacité du transducteur est trop importante ; la limite est atteinte si le transducteur est fait de céramique standard, a une épaisseur de 0,1 mm et un diamètre de 8 mm). En raison de la très faible impédance de sortie de l'appareil (<1 Ohm) et du temps de décharge court, l'impulsion générée avec ce pourrait être considéré comme une véritable réponse impulsionnelle pour la plupart des transducteurs.
